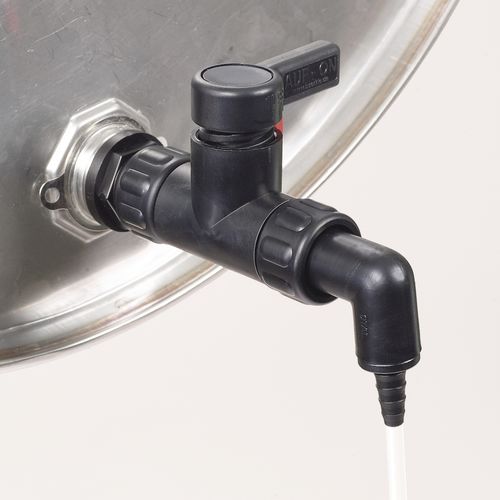

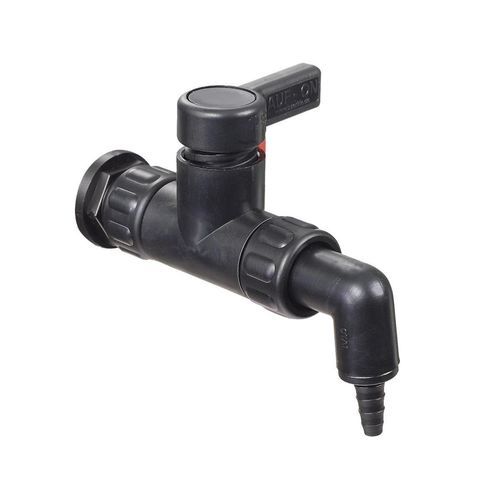

Entleerungshahn 0525-1100

außen3/4für ex-gefährdete Atmosphären

Produktübersicht

• StopCock Ablasshahn PA, elektrisch leitfähig
• Mit Auslaufwinkel und drehbarem Nachtropfverhinderer
• Mit Reduzier-Auslauftülle für enge Flaschenöffnungen, 6–8 mm Außendurchmesser
• Medienberührte Teile PA elektrisch leitfähig und PTFE
• Lieferung inklusive elektrisch leitfähigem PA Adapter für 3/4" Innengewinde
• Absolut dichtschließend
• Besonders leichtgängig
• Mit Anschluss-Überwurf-Mutter, garantiert senkrechte Position des Hahns
• Druckbeständig bis 2 bar bei 20 °C (ohne Auslaufwinkel und Tülle)

Details / Einsatzzweck

• Handelsübliche Ablasshähne aus PE oder PP sind nicht für Lösungsmittel geeignet; StopCock PA ist aus elektrisch leitfähigem Polyamid und somit für Lösungsmittel geeignet
• Passend auf 3/4"-Außengewinde und mit dem mitgelieferten Adapter auf 3/4"-Innengewinde; passt auf fast alle handelsüblichen Kanister und Fässer mit Bodenablassgewinde
• Die Ablasshähne StopCock passen auf alle Behälter mit G 3/4" Anschlussgewinde; mit Gewinde-Adaptern Anschluss an andere Behälter möglich

Gebrauchsanleitung

• Gebrauchsanleitung (PDF) verfügbar
• Beim Umgang mit brennbaren, leicht entzündlichen Flüssigkeiten Ex-Schutz-Richtlinien beachten; alle Teile müssen geerdet werden (z. B. mit Antistatik-Set)
• Chemische Beständigkeit der Werkstoffe beachten

Lieferumfang

• StopCock Ablasshahn PA, elektrisch leitfähig
• Adapter auf 3/4"-Innengewinde

Kurze technische Übersicht (Auszug)
Allgemeines Material: PA (Polyamid)
Weitere Materialien: PTFE (Polytetrafluorethylen)
Anschlussart: Gewinde
Primäres Gewinde: G 3/4 Zoll, Ausführung: Überwurfmutter
Weiteres Gewinde: G 3/4 Zoll, Ausführung: Außengewinde
Farbe: schwarz
Auslauf-Ø außen: 6 mm
Auslaufart: Auslaufwinkel mit Tülle
Betriebsdruck (bei +20 °C): Druck max. 20 bar (weitere Angabe: druckbeständig bis 2 bar bei 20 °C ohne Auslaufwinkel/Tülle)
Abmessungen: Länge 150 mm; Breite 33 mm; Höhe 95 mm
Verwendbar in: Ex-Zone 0,1,2; Explosionsgruppen II A, II B
Bauart des Absperrhahns: Kükenhahn (kleiner Durchfluss); Hahn frei positionierbar

Eigenschaften/Technische Daten

• Artikelnummer: 0525-1100
• Marke: Bürkle
• Modell/Bezeichnung: StopCock
• Werkstoffe: PA (elektrisch leitfähig), PTFE (medienberührte Teile)
• Anschluss: Gewinde G 3/4" (Überwurfmutter, Adapter auf 3/4" Innengewinde im Lieferumfang)
• Auslauf: Auslaufwinkel mit Reduzier-Tülle (6 mm Außendurchmesser), Nennweite 5 mm
• Farbe: schwarz
• Druckbeständig bis 2 bar bei 20 °C (ohne Auslaufwinkel/Tülle)
• Abmessungen (L×B×H): 150 mm × 33 mm × 95 mm
• Geeignet für: Einsatz mit Lösungsmitteln (elektrisch leitfähiges PA) und für Ex-Zonen (0, 1, 2), Explosionsgruppen IIA, IIB
• Lieferumfang: Hahn + Adapter (3/4" Innengewinde)
• Verpackungseinheit: Stück
