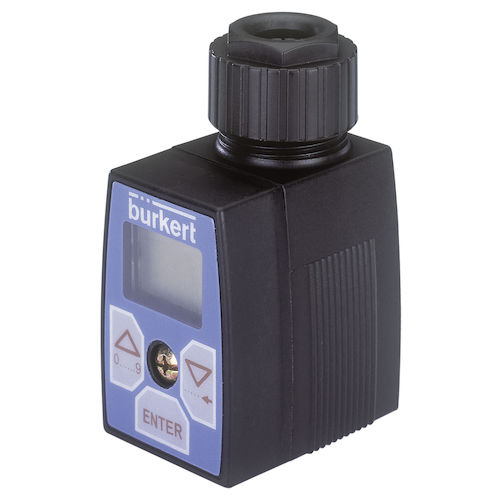

Digitales Ventilsteuergerät 8605

mit integriertem Magnetventilproportional

Die digitale Ansteuerelektronik Typ 8605 dient zur Ansteuerung von Proportional-Magnetregelventilen im Leistungsbereich von 40-2000 mA. Die Elektronik wandelt ein externes Normsignal in ein pulsweitenmoduliertes (PWM) Signal um, mit dem die Öffnung des Proportionalventils und damit eine fluidische Ausgangsgröße (z. B. Durchfluss) stufenlos eingestellt werden kann. Eine interne Stromregelung mit dem Tastverhältnis des PWM-Signals als Stellgröße bewirkt, dass jedem Wert des Eingangssignals unabhängig vom thermischen Zustand der Spule eindeutig ein bestimmter Wert des effektiven Spulenstroms zugeordnet ist. Über ein Display und Bedientasten kann die Elektronik leicht an ein bestimmtes Proportionalventil sowie an die konkreten Bedingungen einer Applikation angepasst werden. Mikrocontrollergesteuerte Elektronik Umschaltbares Eingangs-Normsignal Stufenlos einstellbare PWM Frequenz Optionale RS232 oder RS485 Schnittstelle
