Leistungstransformator HC5AIAQBA

VerteilungGießharzfür Industrieanwendungen

Produktübersicht

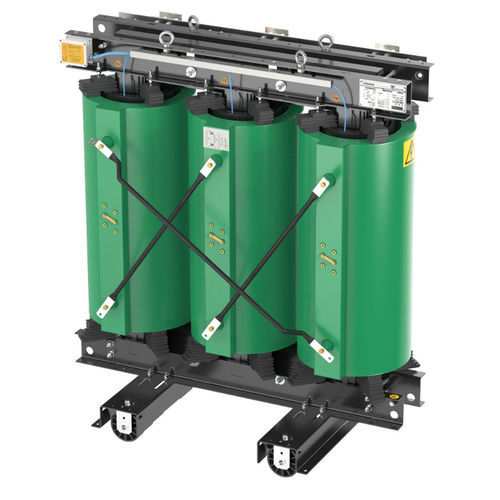

Gießharztransformator HC5AIAQBA für die Verteilung von Mittel- auf Niederspannung. Isolationsklasse 36 kV, Nennleistung 160 kVA. Entwickelt für industrielle Anwendungen mit Bedarf an sicherem, wartungsarmem Betrieb.

Wesentliche elektrische Parameter

• Primärspannung (Vprim): 33 kV
• Sekundärspannung (Vsec): 400 V
• Leerlaufleistung (Po): 414 W
• Kurzschlussbezogene Leistung (Pk): 2860 W
• Kurzschlussspannung (Uk): 6 %

Technische Daten

• Marke: BTicino
• Referenznormen: IEC 60076-11 und EN 50708
• Nennspannungen: 33 kV / 400 V
• Frequenz: 50 Hz
• Nennleistung: 160 kVA
• Höhe: 1,75 m
• Breite: 850 mm
• Länge: 1,6 m
• Serie: Green T.HE

Familie / Highlights

• Hochleistungsgeräte für extreme Umgebungsbedingungen
• Hergestellt nach EN 50708-2-1
• Öko-kompatibles Design gemäß Verordnung 2019/1783
• Konzipiert zur Reduzierung des Energieverbrauchs im Betrieb

Technische Dokumentation
Installationshandbuch verfügbar. Green T.HE-Katalog und Präsentationsvideo der Produktfamilie zum Download verfügbar.

Merkmale / technische Spezifikationen

• Produktcode: HC5AIAQBA
• Typ: Gießharztransformator, Isolationsklasse 36 kV
• Nennleistung: 160 kVA
• Nennspannung (Primär/Sekundär): 33 kV / 400 V
• Frequenz: 50 Hz
• Kurzschlussspannung (Uk): 6 %
• Po (Leerlaufverluste): 414 W
• Pk (Kurzschlussverluste): 2860 W
• Höhe: 1,75 m
• Breite: 850 mm
• Länge: 1,6 m
• Serienname: Green T.HE
