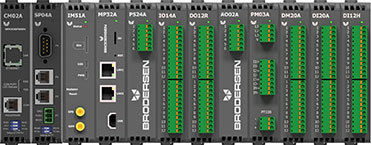

Ethernet-RTU 93260#34

RS-232RS-485

Übersicht
Konfigurieren Sie RTU32-Systeme durch Auswahl von CPU, Stromversorgung und I/O-Modulen. Kommunikationsschnittstellen: 2 x Ethernet und USB; CPU-Optionen sind softwareseitig über Leistungsbereiche skalierbar. Der Konfigurator unterstützt nachträglichen Lizenzkauf für zusätzliche CPU-Leistung, Treiber, RAM oder I/Os.

Übersicht RTU32N
RTU32N verfügbar mit oder ohne integrierte I/Os. Schnittstellen: 2 x Ethernet, 4 COM-Ports und 2 x USB. Integrierte I/Os erweiterbar über Brodersen LocalBus. Enthält Überwachung der Stromversorgung bei zutreffenden Varianten.

CPU-Varianten

• MP32A Standard mit USB A Anschluss
• MP32A_REV_B USB mit M8 Anschluss
• MP32A_REV_C mit RS232/RS485 und M8 Anschluss
• MP32A_REV_D 900/1800 MHz mit USB M8 Anschluss
• MP32A_REV_E 900/1800 MHz mit M8 als RS232/485

Stromversorgungsoptionen
RTUM PS Type: 10-30 VDC
RTUM PS Type: 20-60 VDC
RTUM PS Type: 60-150 VDC
RTUN PS Type: 10-30 VDC
RTUN PS Type: 30-60 VDC

I/O-Varianten & analoge Typen

• 28 I/O (16 DI, 8 DO, 4 AI)
• 42 I/O (20 DI, 8 DO, 8 DIO, 6 AI)
• Basic ohne I/O und Display

Analoge Eingangsoptionen: Spannung oder Strom

Redundanzvarianten

• R1 — Redundante CPUs mit identischen redundanten I/Os; CPUs verbunden über CM02A-Gerät und Kabel.
• R2 — Redundante CPUs mit geteilten I/Os; CPUs nebeneinander platziert und über RL02A (REDLINK) verbunden. Erfordert eine CPU-Variante mit USB-Anschluss.
• R3 — Redundante CPUs mit geteilten I/Os zwischen den CPUs; Verbindung über CM02A-Gerät und Kabel.

Performance-Optionen und Protokolle
Optionale Elemente (Treiber, CPU-Geschwindigkeit, RAM, I/Os) werden per Lizenz auf dem RTU freigeschaltet. Wählen Sie zunächst das Minimum und erwerben Sie zusätzliche Optionen später. Hinweis: manche Feature-Optionen sind nicht lizenznachrüstbar.

I/O-Auswahl und Backplane
Integrierte I/Os und Erweiterung via Brodersen LocalBus (LB2). Der Konfigurator führt LB2-Busleistungsberechnung und Blockgrößenbestimmung während der Auswahl durch.

Stückliste und Dateiexport
Der Konfigurator erzeugt eine Stückliste (BOM), die als CSV (Komma- oder Semikolon-getrennt) gespeichert oder exportiert werden kann. Gespeicherte BOMs können zum Wiederladen verwendet werden.

Technische Daten

• Produktfamilie: RTU32 Serie
• Schnittstellen (RTU32M): 2 x Ethernet, USB (zusätzliche USB/COM je nach CPU)
• Schnittstellen (RTU32N): 2 x Ethernet, 4 COM-Ports, 2 x USB
• CPU-Optionen: softwareskalierbare Bereiche ca. 200–900 MHz und 900–1800 MHz (mehrere MP32A-Revisionen)
• I/O-Konfigurationen: 28 I/O (16 DI, 8 DO, 4 AI); 42 I/O (20 DI, 8 DO, 8 DIO, 6 AI); Basic ohne I/O/Display
• Analoge Eingänge wählbar als Spannung oder Strom
• Stromversorgungsbereiche: 10–30 VDC, 20–60 VDC, 30–60 VDC, 60–150 VDC (variantabhängig)
• Redundanztypen: R1, R2 (REDLINK), R3
• I/O-Erweiterung: Brodersen LocalBus (LB2) mit Leistungsberechnung und Blockdimensionierung
• Lizenzierung: Fieldbus-/Protokolltreiber und Performance-Optionen lizenzgestützt
• Konfiguratorfunktionen: BOM-Export (CSV), Laden gespeicherter BOM, konfigurierbare Auswahl von CPU, Versorgung und I/Os
• Enthält Überwachung der Stromversorgung bei zutreffenden Varianten
