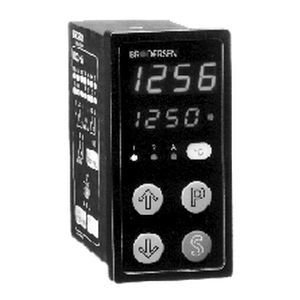

Programmierbarer Digital-Controller UDC-35

Brodersen UDC-35 Digitale Schalttafelsteuerung mit drei Ausgangsrelais. Das Steuergerät ist mikroprozessorgesteuert und vollständig über die Tastatur programmierbar. Reglerfunktion: - P, PI, PD, PID-Regler mit pulsbreitengesteuertem Ausgangsrelais. heizungs-/Kühlungsregler plus Alarmrelais. - 3 individuelle Ein/Aus-Regler. Der Schaltschrankregler arbeitet mit den folgenden Eingangssignalen: - AC/DC-Spannung. - AC/DC-Strom. - Temperatur mit Pt-100/500/1000, Ni-100, Thermistoren und Thermoelementen. Die Temperaturmessung wird durch den eingebauten Mikroprozessor vollständig linearisiert. - Standard-Prozesssignale. Der tatsächliche Eingangssignaltyp und der Messbereich müssen bei der Bestellung der Schalttafelsteuerung angegeben werden. Programmierbare Einrichtungen: - Reglerfunktion (P, PI, PD, PID oder ein/aus). - Automatische Einstellung. - 1, 2 oder 3 Sollwerte. - Sollwert-Hysterese (unterhalb oder oberhalb des Sollwerts). - Alarmpunkt (symmetrisch, unterhalb oder oberhalb des Sollwerts). - Hysterese des Alarmpunkts. - Eingangsverzögerung (0-10,0 Sek.) - Einheit der Temperaturmessung (°C oder °F). - Minimum/Maximum der Skala. - Position des Dezimalpunktes. - Korrektur für Temperatursensortoleranzen. - Aktualisierungszeit der Anzeige (0,2-10,0 Sek.). - Auswahl des Ausgangsrelais-Modus mit 4 verschiedenen Ausgangsmodi. - Verzögerung, Ausgangsrelais 1, 2 und 3 einzeln (0-50,0 Sek.). Die Einstellungen werden in einem EEPROM gespeichert und eine versehentliche Änderung der vorprogrammierten Einstellungen wird durch die Tastatursperre verhindert. 3 Ausgangsrelais mit LED-Anzeige des erregten Relais.
