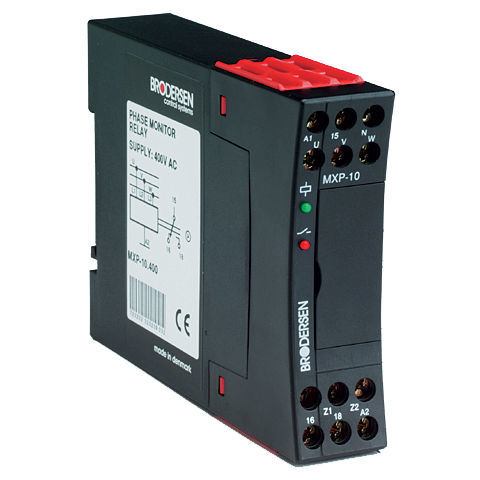

Phasenfolge-Überwachungsrelais MXP-10

dreiphasigACfür DIN-Schiene

Das Phasenüberwachungsrelais MXP-10 von Brodersen ist ein Relais zur Überwachung der Versorgungsspannung von Motoren, um sicherzustellen, dass die richtigen Phasenparameter für den Anlauf und während des Betriebs zur Verfügung stehen. Bei Phasenausfall kann die regenerierte Phase über Asymmetrie oder Unterspannung (Grenzwert einstellbar bis 95% der Messspannung) erkannt werden. Ein Relais zur Überwachung einer 3-phasigen AC-Versorgung mit oder ohne Nullleiter. Das Relais überwacht, dass alle Phasen vorhanden sind und in der phasenfolge (U,V,W) vorhanden sind, dass keine der Phasen phasen um mehr als 20°C gegeneinander verschoben sind und dass eine oder mehrere der Phasenspannungen nicht zu niedrig sind. Wenn alle drei Überwachungskriterien kriterien erfüllt sind, wird das Relais aktiviert. Wenn eines oder mehrere der Kriterien nicht erfüllt sind, fällt das Relais ab und eine rote LED zeigt den ausfall. Die Phasen-Nennspannung ist einstellbar ± 15% der gewählten Spannungsversion (3 x 115/3x230/3x400VAC). Die Unterspannungsgrenze ist ebenfalls von 60-98% einstellbar und ermöglicht die Erkennung einer vom Motor erzeugten Phase. Bei Anschluss des Neutralleiters sind die Messmöglichkeiten optimal, da Der Neutralleiter dient als Messreferenz. Ohne Neutral erzeugt das Phasen phasenüberwachungsrelais einen Neutralbezug aus den angeschlossenen phasen. Merkmale - Überwachung von - Phasendrehung - Phasenverschiebung weniger als 20° - Niedrige Spannung - Einstellbare Messspannung Un +/- 15% der Nennspannung Un. - Unterspannungserkennung, einstellbar 60- 98% der Messspannung Un. - Ausgang SPTD. - Betriebsspannung über die Phasen V und W (L2 und L3).
