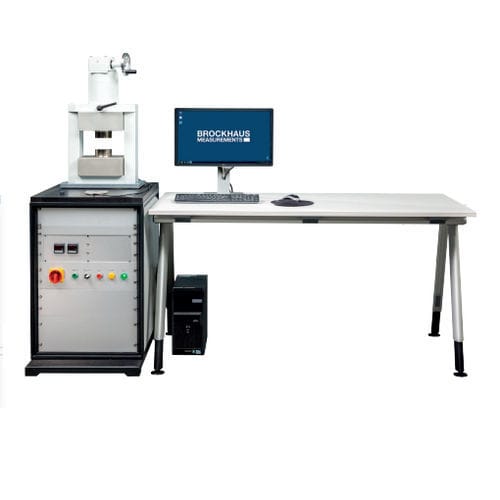

Messsystem für elektromagnetische Felder HG 200

Polarisationfür magnetostriktive Materialienfür Industrieanwendungen

- Messung aller hartmagnetischen Werkstoffe (AlNiCo, Ferrit, SmCo, NdFeB, Kunststoffverbund) - Messung mit konstanter Flußänderung d/dt - Messung mit J-kompensierten Umgebungsspulen, Pol- oder Feldspulen - Messung bei höheren Temperaturen bis zu 200°C - Vollständig computergesteuertes Messsystem - Echtzeitanzeige der Hysterese während der Messung - BROCKHAUS® MAG Expert Software zur Messung, Darstellung und Integration in QM-Systeme - Windows-Oberfläche Funktionsprinzipien Bestimmung der magnetischen Eigenschaften von hartmagnetischen Werkstoffen. Messverfahren nach IEC 60404-5. Dieses Verfahren läuft mit konstanter Flussänderung d/dt und vermeidet Störungen durch Wirbelströme und Phasenverschiebung zwischen Feldstärke- und Polarisationsmessung. Die Messung ist sehr genau und hat eine hohe Reproduzierbarkeit. Prozessorgesteuerte Überwachung und Regelung des Stromanstiegs. Verarbeitung der Messwerte über MAG Expert Software zur Messung, Darstellung und Einbindung in QM-Systeme. Bestehend aus Messtisch mit Spannungsversorgungseinheit und Messelektronik, Elektromagnet und Computerhardware mit MAG Expert Auswertesoftware. Umgebungsspulen oder Pol- und Feldspulen als Messvorrichtung mit EPROM zur automatischen Sondenerkennung. Fehlmessungen durch falsche Eingabe von Parametern sind ausgeschlossen. Der Elektromagnet hat austauschbare Polschuhe und wird mit zwei Sätzen dieser Messpole (Ø 80 mm und Ø 92 mm) geliefert.
