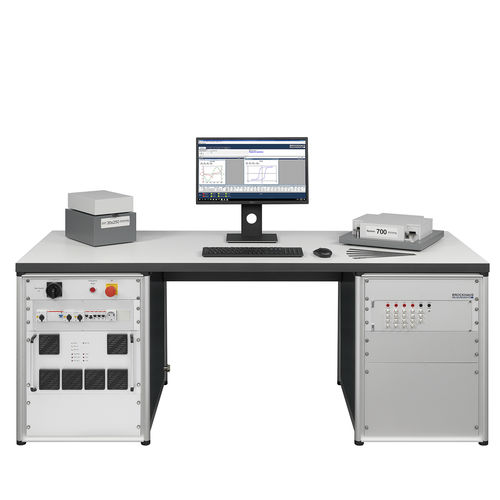

Tester für Weicheisen MPG 100

Magnetfeldmagnetische Eigenschaftenfür Spulen

- Bestimmung der magnetischen Eigenschaften von Elektroband und anderen weichmagnetischen Werkstoffen - Freie Konfigurierbarkeit mit spezifischen Messspulensystemen - Parallelschaltung von bis zu 12 Messspulensystemen - Vollständig digitalisierte Datendokumentation - Messspulensysteme und Auswertung nach IEC 69404 ff und ISO ASTM für die Messung mit Epstein-Rahmen und Blechmessspule - Vielseitig einsetzbar - Einfach zu bedienen - Automatische Spulenumschaltung für komfortable Bedienung - Modul zur Messung von Ringen, Ringbandkernen, Blechpaketen, etc. - BROCKHAUS® MPG Expert Software zur Messung, Darstellung und Integration in QM-Systeme Funktionsprinzip des MPG 100 In einer Messspule wird eine Materialprobe einem definierten Magnetfeld ausgesetzt und ein magnetischer Fluss im Stahlblech erzeugt. Der benötigte elektrische Strom wird von einem Leistungsverstärker geliefert. Die Strommessung erfolgt über einen temperaturstabilen, induktionsfreien Präzisionswiderstand (Shunt) oder über Feldspulen. Bestimmung der Polarisation durch Messung der induzierten Spannung und anschließende Umrechnung und Integration mittels eines 16-Bit-Prozessors. Die parallele Aufzeichnung der H- und J-Größen mit getrennten Aufzeichnungssystemen garantiert eine absolut gleichzeitige Messung. Messfehler durch Phasenverschiebung sind damit ausgeschlossen. Aus den differenzierten und integrierten Größen kann das Prozessorsystem alle oben genannten Werte berechnen, Fehlerquellen wie analoge Multiplizierer und Integratoren gibt es nicht. Die Messung erfolgt mittels sinusförmiger Polarisation. Mit Hilfe eines Regelalgorithmus kann die Sekundärspannung kontrolliert und sinusförmig geregelt werden.
