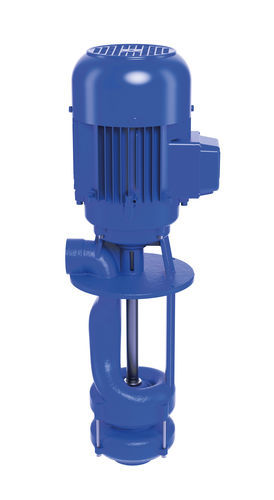

Kreiselpumpe HEF301...303

Kühlmittelelektrischhalb eingetaucht

Die Tauchpumpen HEF301...303 sind Kreiselpumpen einfacher Bauart, bei denen die Laufräder auf der verlängerten Motorwelle sitzen. Pumpen der Reihe HEF erreichen mit ihren geschlossenen Laufrädern sehr gute hydraulische Wirkungsgrade. Sie bilden mit dem Antriebsmotor eine komplette und platzsparende Einheit. Das Pumpwerk ist dichtungslos. Die Pumpen werden direkt auf den Behälter montiert und tauchen mit dem Pumpenstutzen in das Kühlmittel ein. Es ist darauf zu achten, dass der höchste Kühlmittelstand einige Zentimeter unter dem Befestigungsflansch bleibt.

Eigenschaften

• Laufräder geschlossen

Einsatzbereich

• Fördermedien: Kühlemulsionen
• Kinematische Viskosität: 1 mm²/s (1 cSt)
• Fördertemperatur: 0...60° C

Ausführung

• Pumpenkörper: Grauguss
• Deckel: Grauguss
• Laufräder: Stahlguss
• Welle: Stahl
• Schalldruck: 60 dBA (HEF301/250), 66 dBA (HEF302/320...HEF303/380)

Technische Daten (Auszug)

• HEF301/250: Förderstrom 300 l/min bei 10 m, Aufmaß 294 mm, Tauchtiefe 250 mm, Gewicht 18,0 kg, Leistung 0,75 kW, Spannung 220-240 V (3~), Frequenz 50 Hz, Strom 3,24 A, Drehzahl 2850 1/min
• HEF302/320: Förderstrom 300 l/min bei 20 m, Aufmaß 350 mm, Tauchtiefe 311 mm, Gewicht 28,0 kg, Leistung 1,5 kW, Spannung 220-240 V (3~), Frequenz 50 Hz, Strom 5,5 A, Drehzahl 2880 1/min
• HEF303/380: Förderstrom 300 l/min bei 30 m, Aufmaß 408 mm, Tauchtiefe 371 mm, Gewicht 36,0 kg, Leistung 2,2 kW, Spannung 220-240 V (3~), Frequenz 50 Hz, Strom 7,8 A, Drehzahl 2890 1/min

Weitere technische Details

• Weitere Varianten mit unterschiedlichen Spannungen und Frequenzen verfügbar (380-415 V, 460 V, 50/60 Hz)
• CAD-Daten für alle Modelle verfügbar

Technische Zeichnungen und Kennlinien

• Technische Zeichnungen und Kennlinien für die Modelle HEF301...303 sind verfügbar

Technische Dokumentation

• Datenblatt, Bedienungsanleitung, Anfragebogen und technische Informationen (Elektrik, Steuern/Regeln, Hydraulik, Mechanik) als PDF verfügbar

Technische Spezifikationen (Tabellarisch)

• Förderstrom: bis zu 300 l/min
• Förderhöhe: bis zu 30 m
• Leistung: 0,75 bis 2,2 kW
• Spannung: 220-240 V, 380-415 V, 460 V (je nach Modell)
• Frequenz: 50/60 Hz
• Drehzahl: 2850 bis 3480 1/min
• Gewicht: 18,0 bis 36,0 kg
