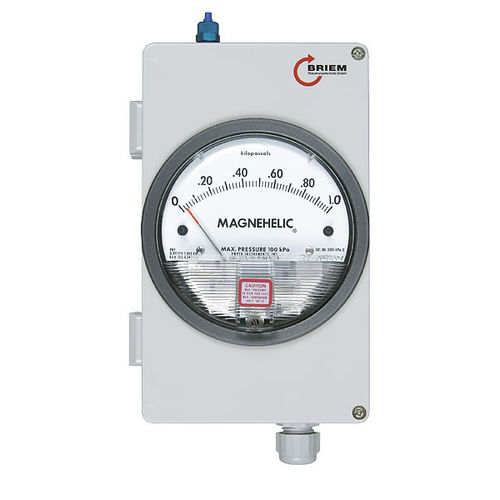

Differential-Manometer GBA604

analogwandmontiertIP54

Differenzdruckmessgerät mit Analoganzeige, Typ Magnehelic, Serie 2000 (Serie 2300 mit Null-Punkt-Mitte) und einem analogen Ausgangssignal, eingebaut in ein Kunststoffgehäuse zum Wandaufbau. Der Differenzdrucksensor stellt sein Ausgangssignal an den Klemmen zur Weiterverarbeitung bereit. Technische Daten: Medien: Luft oder nicht aggressive Gase Mess-/Anzeigebereiche Druck: 0–100 Pa bis 0-10.0 kPa oder 0-Punkt-Mitte –100/0/+100 Pa bis –5.0/0/+5.0 kPa Messprinzip Druck: piezoresitive Messzelle Messgenauigkeit Drucksensor: ±1,0 % vom Messbereichsendwert bei 20 °C Messgenauigkeit Druckanzeige: ±2,0 oder ±3,0 % vom Messbereichsendwert bei 20 °C (je nach Messbereich) Maximaler Betriebsdruck: 25 kPa (bis 0–300 Pa) 70 kPa (ab 0–300 Pa) Zulässige Umgebungstemperatur: –20 bis +65 °C Druckanschlüsse: zwei Druckanschlussstutzen für Schlauch Ø 4 x 6 mm (optional AD = 8 mm), blau für höheren Druck, schwarz für niedereren Druck Ausgangssignal linear: 4–20 mA oder 0–10 V Spannungsversorgung: 24 VAC/DC ±10 % (galv. Trennung), max. 5 VA Elektrischer Anschluss: 4-poliger Klemmenblock, mit Cage-Technik über M16 Kabelverschraubung Schutzart: IP 54 Abmessungen Gehäuse: 200 x 120 x 90 mm (HxBxT) Gewicht: ca. ~1,0 kg Optional: Grenwertkontakte (Option – SP): 2 potenzialfreie Wechslerkontakte, 30 V, 1 A frei programmierbar, Elektrischer Anschluss mit 4 und 6-poligem Klemmenblock Ausgangssignal radizierend (Option – RA) radizierendes Ausgangssignal (anstatt linear) z.B. zur Messung von Volumenstrom o.ä.
