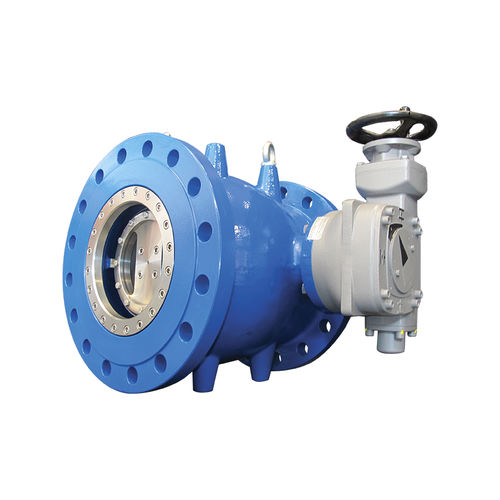

Nadelventil 14.000 series

mit HandradDurchsatzkontrollezum Absperren

Das Nadelventil ist hauptsächlich für die Regulierung des Wasserdurchflusses in einer Rohrleitung vorgesehen. Die Durchflussregulierung wird durch die axiale Bewegung eines Kolbens erreicht, der durch einen Stangen- und Kurbelmechanismus betätigt wird. Der Kolben reduziert den Durchfluss durch Schließen in Durchflussrichtung und arbeitet in einem Gehäuse mit Druckausgleich; dies ermöglicht einen stabilen und gleichmäßigen Betrieb des Ventils, ohne Vibrationen und mit einem geringen Betriebsdrehmoment. Die Regelung erfolgt bei hohen Druckverlusten, wenn das Ventil weniger als 40% geöffnet ist, und bei sehr geringen Druckverlusten, wenn das Ventil mehr als 50% geöffnet ist. JA: für den Absperrbetrieb und für die Ableitung in die Atmosphäre bei hohen Druckunterschieden. Die Ventile sind für alle Arten von Wasseranlagen geeignet. Erhältlich für Drücke bis zu 64 bar. Alle Größen (DN) werden mit einem Getriebe geliefert. Falls erforderlich (aufgrund der Betriebsbedingungen), kann der Schieber mit einem Schlitzzylinder aus Edelstahl (Kavitationsschutz) ausgestattet werden, der eine Modulation der Energieabgabe und damit eine höhere Kavitationsbeständigkeit sowie eine Anpassung der Regelkurve des Ventils an die Anforderungen der Anlage ermöglicht. Zubehör Anti-Kavitationsvorrichtung Standard-Schlitzzylinder (K20, K50, K100, K150) sind mit zunehmendem Kavitationswiderstand und Druckverlust erhältlich. Stellantriebe Getriebe (Standard) Elektrische Antriebe
