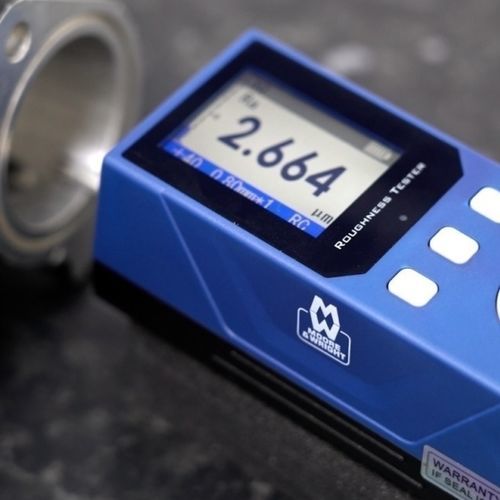

Oberflächen-Rauheitsmesser MWT-1200

Handgerättragbarkompakt

Produktübersicht
Der Oberflächenrauheitsmessgerät MWT-1200 von Moore & Wright ist ein tragbares Handgerät zur Vor-Ort-Messung der Oberflächenstruktur, einschließlich schwer zugänglicher Innenbohrungen mittels externer Sonde. Er kombiniert einen hochpräzisen Induktivsensor mit Wellenformanzeige und umfangreichem Datenspeicher für Produktions- und Prüfaufgaben.

Messprinzip
Die Messung erfolgt durch das Ziehen der Messnadel über die Bauteiloberfläche mit konstanter Geschwindigkeit. Höhenänderungen an der Oberfläche verändern die Induktivität der Sensorwicklungen; diese Signale werden verstärkt, digitalisiert und vom ARM-Prozessor gefiltert, um gängige Rauheitsparameter zu berechnen. Ergebnisse und Wellenformdiagramme werden am Gerät angezeigt und können gespeichert oder zur Analyse übertragen werden.

Eigenschaften

• Handliches, kompaktes Design für Werkstatt- und Feldeinsatz
• Externe/verlängerte Sonde für Bohrungen und schwer zugängliche Geometrien
• Hell 2" LCD mit Text- und Wellenformanzeige (inkl. Abbott-Kurve)
• Messung gängiger Parameter: Ra, Rq, Rz, Rt, Rp, Rv, RS, RSm, Rsk, Rku, Rpc, Ry, Rmax, R3z
• Konfigurierbarer Messbereich und Auswertegröße
• Großer interner Speicher: bis zu 500 Rohdatensätze und Wellenformen
• Kabellose Datenübertragung per Kabel an dedizierte PC-Software für Anzeige, Berichte und Excel-Export
• Wiederaufladbarer 1000 mAh Li-Ion Akku mit externem Netzteil und Energiesparfunktionen
• Lieferung mit Präzisions-Referenznormale und Transportkoffer

Software & Daten
Die PC-Software steuert das Messgerät, visualisiert Wellenformen und Abbott-Kurven, speichert Messdatensätze und exportiert Daten in Excel-kompatiblem Format. Die Datenübertragung erfolgt per Kabelverbindung zur PC-Anwendung.

Technische Daten

• Produktcode: MWT-1200
• Modell: MWT-1200
• Sensortyp: hochpräziser Induktivsensor
• Display: 2" LCD mit Wellenformdarstellung
• Auflösung: 0,001 µm
• Genauigkeit: ±10%
• Messparameter: Ra, Rq, Rz, Rt, Rp, Rv, RS, RSm, Rsk, Rku, Rpc, Ry, Rmax, R3z
• Normen: ISO, DIN, ANSI, JIS
• Datenspeicher: 500 Rohdatensätze und Wellenformen
• Stromversorgung: interner 1000 mAh Li-Ion Akku; externes Netzteil beigelegt
• Enthalten: Präzisions-Referenzstandard und Schutzkoffer
• Preis: auf Anfrage
