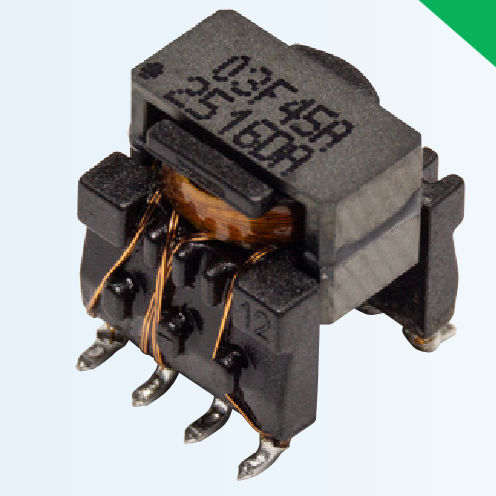

Leistungstransformator HVMA03F45A-ST8S

verkapseltfür Automobilanwendungenfür Wandler

Die Produktreihe „Custom Magnetics“ von Bourns stellt den Gate-Treiber-Transformator HVMA03F45A-ST8S vor. Der Transformator ist für den Einsatz in Kraftfahrzeugen geeignet und erfüllt die Anforderungen der Norm AEC-Q200 Der Gate-Treiber-Transformator vom Typ HVMA03F45A-ST8S von Bourns® ist mit einem Kriechweg von 8 mm für eine Betriebsspannung von 850 V ausgelegt und eignet sich ideal für neue EV-Anwendungen, die eine hohe Isolationsspannung erfordern. Zu den typischen Anwendungen im Automobilbereich zählen die Ansteuerung von Transistorgates, die Stromversorgung von Batteriemanagementschaltungen sowie die isolierte Stromversorgung zwischen getrennten Spannungssystemen in einem Hybridfahrzeug. Dieser Transformator verfügt über einen breiten Betriebstemperaturbereich von -40 °C bis +125 °C für den Betrieb der Klasse F. Das SMT-Gehäuse mit großem Kriechweg zeichnet sich durch eine einzigartig kleine Grundfläche bei hoher Betriebsspannung aus. Dieser Gate-Treiber-Transformator ist für eine Schaltfrequenz von 50 kHz bis 380 kHz ausgelegt und liefert eine Ausgangsleistung von bis zu 3 Watt. Der Transformator kann mit vielen Gate-Treiber-Controller-ICs verwendet werden, die entweder eine feste oder eine variable Frequenz aufweisen. Das Modell HVMA03F45A-ST8S kann für andere Ausgangsspannungen und Anwendungen angepasst werden. Bitte wenden Sie sich an Bourns, um weitere technische Unterstützung und Informationen zur IC-Kompatibilität zu erhalten. Merkmale Schaltfrequenzen von 50 kHz bis 380 kHz Hohe Betriebsspannung von 850 V SMT-Transformator mit 8 mm Kriechweg Grundisolierung gemäß IEC 61558-2 und IEC 60664-1 Betriebstemperatur: -40 °C bis +125 °C
