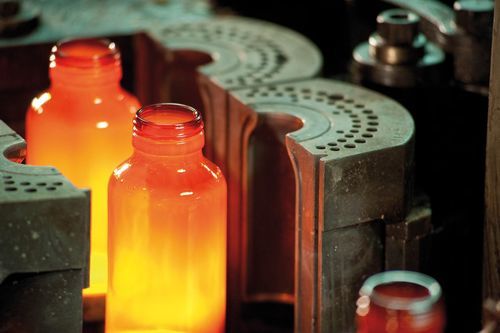

Schnellöffnendes Verschlussgerät E-MOC

Übersicht
Das E-MOC ist ein verbesserter Öffnungs-/Schließmechanismus, entwickelt aus umfangreicher Praxis in Glasbetrieben. Er vereinfacht den Formgebungsprozess und integriert ein prozessorientiertes Kühlsystem, das an Kundenanforderungen anpassbar ist. Diese Beschreibung stellt die Hauptmerkmale und Produktionsvorteile des E-MOC dar.

Kühlsystem
E-MOC ist ein fortschrittliches Wärmetauschergerät. Der Luftstrom kann zonenweise gesteuert werden, um sowohl Blas- als auch Rohlingformen zu versorgen.

• Blasform
• Rohlingform

Kühltechnologie
Konjugierte Wärmeübertragungsanalyse (Kühlvorgaben, Formtemperatur, thermischer Transfer und Glasverhalten) wird in Simulationen eingesetzt, um Kühlregeln festzulegen und Formtemperaturprofile zu optimieren.

Mechanismus — Hebel und Parallelbewegung

• Erhöhung der Formlebensdauer
• Einfacheres Swabbing (Reinigung)
• Effizienterer Entformungswinkel

Konstruiert mit Struktur-Simulationen

• Höhere Klemmkraft
• Sanfte Öffnungs-/Schließbewegung
• Effizientere Klemmung

Rüsten mit E-MOC

• Schneller
• Einfacher

Oben montiertes E-MOC

• Mehr Effizienz
• Mehr Flexibilität

Konstruktion & Wartung
Bei oben montierten Mechanismen bleibt die Sektion frei, sodass längere Hubtauchkolben installiert werden können. Wartungsarbeiten können in der Werkstatt durchgeführt werden, während die Maschine in Betrieb ist.

Kühlvorteile
Rohlingkühlung (E-MOC axiale Kühlung)

• Effiziente Kühlung vom Formzentrum
• Bessere horizontale Temperaturhomogenität
• Einfache vertikale Profilanpassung mit Plugs
• VOLLSTÄNDIGE 360° Abdeckung
• NIEDRIG Lüfterdruck- und Massenstromanforderung
• Unabhängige Rohling- und Halsringkühlung

CFD & Einstellung
CFD-gesteuerte Luftstromgeschwindigkeit ermöglicht präzise Kontrolle des Formtemperaturprofils. Die Kühlung lässt sich einstellen durch:

• Anzahl der Löcher oben & unten
• Durchmesser der Löcher
• Umfangsbezogene Verteilung

Formkühlung
Die axiale E-MOC-Kühlung sorgt für effiziente Zentrum-nach-außen-Kühlung, horizontale Temperaturgleichmäßigkeit, einfache vertikale Profilanpassung mit Plugs, vollständige 360°-Abdeckung, geringe Anforderungen an Lüfterdruck und Massenstrom, unabhängige Kreisläufe für Rohling und Halsring und keine Luftleckage in der Formhohlraum.

Halsringkühlung

• Verstellbar für alle Invert-Positionen
• Effizient für alle Kavitäten

Zugehörige Medien
PDF-Katalog für das Produkt E-MOC verfügbar (Katalogdokument in den Produktmedien gelistet).

Technische Daten

• Produktname / Modell: E-MOC
• Verbesserter Öffnungs-/Schließmechanismus für Formmaschinen
• Fortschrittliches Wärmetauschgerät mit axialer (360°) Kühlfähigkeit
• Konjugierte Wärmeübertragungssimulation zur Definition von Kühlspezifikationen und Formtemperaturprofilen
• CFD-gesteuerte Luftstromgeschwindigkeitsregelung zur Formtemperaturverwaltung
• Verstellbare Kühlung durch Anzahl und Durchmesser der Löcher sowie Umfangsverteilung
• Unabhängige Rohling- und Halsringkühlung
• Option oben montierter Mechanismus; Sektion frei zur Aufnahme längerer Hubtauchkolben und Werkstattwartung
• Entwickelt mit Struktur-Simulationen zur Erhöhung der Klemmkraft und Verbesserung der Öffnungs-/Schließbewegung
