CNC-Drehmaschine VTL Cvertikal2-Achsfür große Teile
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Steuerung
- CNC
- Spindelausrichtung
- vertikal
- Achszahl
- 2-Achs
- Anwendungsbereich
- für Intensiveinsatz, für große Teile, für große Werkstücke, für Schwerzerspanung
- Leistung
- Hochpräzision, hohe Festigkeit, mit großem Fassungsvermögen
- Weitere Eigenschaften
- großformatig, Y-Achs, Multifunktion
- Zusatzfunktion
- zum Fräsen, für Schleifarbeiten
- Optionen und Zubehör
- mit automatischem Be- und Entladen, mit Portalroboter, mit integriertem Palettenwechsler
- Durchmesser
Max: 10.000 mm
(393,7 in)Min: 1.000 mm
(39,37 in)- Rotationsgeschwindigkeit
Max: 400 rpm
(2.513,274 rad.min-1)Min: 40 rpm
(251,327 rad.min-1)- Durchmesser des Werkstücks
Max: 8.500 mm
(335 in)Min: 1.600 mm
(63 in)- Länge des Werkstücks
Max: 6.000 mm
(236 in)Min: 1.600 mm
(63 in)- Z-Hub
Max: 3.000 mm
(118 in)Min: 1.200 mm
(47 in)- Schnellvorschub auf x-Achse
15 m/min, 20 m/min
- Schnellvorschub auf z-Achse
15 m/min, 20 m/min
- Nominalleistung
30 kW, 37 kW, 82 kW, 131 kW
(40,8 hp, 50,3 hp, 111,5 hp, 178,1 hp)- Max. Drehmoment
12.000 Nm, 100.000 Nm
(8.851 ft.lb, 73.756 ft.lb)- Gewicht
Max: 310.000 kg
(683.433 lb)Min: 38.000 kg
(83.776 lb)
Beschreibung
Übersicht
Die VTL C Serie von BOST umfasst Vertikaldrehmaschinen für schwere Bearbeitungen und hohe Präzision. Die Baureihe ist in mehreren Größen und Konfigurationen erhältlich, um große Durchmesser, hohe Tischbelastungen und integrierte Fräs-/RAM-Funktionen zu ermöglichen.
Verfügbare Modelle / Beispiele (Galerie)
Hauptkonfigurierbare Optionen und Ausstattung
Technische Daten
Optionen & Anpassung
Die VTL C Serie von BOST umfasst Vertikaldrehmaschinen für schwere Bearbeitungen und hohe Präzision. Die Baureihe ist in mehreren Größen und Konfigurationen erhältlich, um große Durchmesser, hohe Tischbelastungen und integrierte Fräs-/RAM-Funktionen zu ermöglichen.

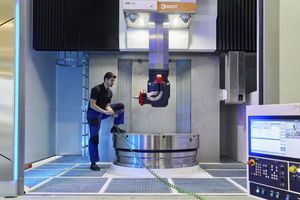

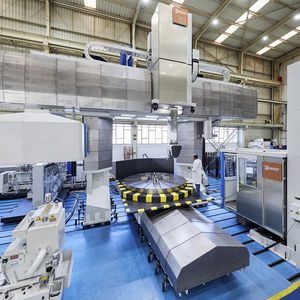

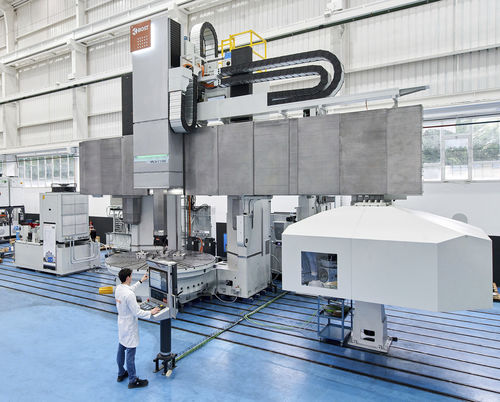

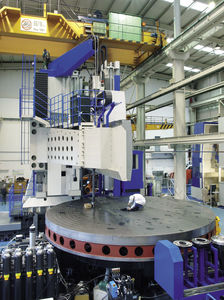

Verfügbare Modelle / Beispiele (Galerie)
- VTL 33 C
- VTL 55 C
- VTL 63 C
- VTL 36 C / VTL 25 C (Beispiele in der Galerie)
Hauptkonfigurierbare Optionen und Ausstattung
- Tischdurchmesser / maximaler Belastung / Tischdrehzahl / Drehleistung: mehrfach wählbare Kombinationen (Beispiele: 1,250 mm / 12,000 kg / 440 min-1 / 74 kW; 2,000 mm / 25,000 kg / 275 min-1 / 74 kW; bis zu 6,000 mm / 150,000 kg / 75–95 min-1 / bis zu 128 kW).
- Optionen für maximalen Drehdurchmesser: von 1,600 mm bis 8,500 mm (mehrere Stufen).
- Optionen für Drehhöhe: von 1,600 mm bis 6,000 mm (wählbar).
- Y-Achse / Längsbewegung des Tisches: als konfigurierbar verfügbar (JA / NEIN).
- RAM-Hub (vertikales Fräsen / Z-Achse): 1,200; 1,500; 2,000; 2,500; 3,000 mm modellabhängig.
- RAM-Querschnitt / minimaler Bohrungsdurchmesser: Beispiele 310 x 310 mm, 360 x 360 mm, 410 x 410 mm (mit entsprechenden Bohrungsmaßen).
- Fräsleistung (kW): 30, 37, 52, 55, 60, 63 je nach Konfiguration.
- Maximale Fräsgeschwindigkeiten (min-1): Optionen einschließlich 2,500; 3,000; 4,000; 4,500; 5,000.
- X / Z Arbeits- und Schnellvorschübe: Arbeits- und Schnellvorschübe werden modellabhängig in m/min oder mm/min angegeben.
- Gesamtmaschinengewicht: große Bandbreite je nach Modell und Konfiguration (Beispiele von ~38,000 kg bis >300,000 kg für die größten Konfigurationen).
- Optionale Palettenwechselsysteme, Werkzeugwechsler und weitere Automatisierungszubehörteile verfügbar.
Technische Daten
- Produktfamilie: VTL C (Vertikaldrehmaschinen-Serie) von BOST.
- Tischdurchmesser (Beispiele): von 1,250 mm bis über 6,000 mm je nach Konfiguration.
- Maximale Tischbelastung: ca. 6,000 kg bis über 250,000 kg abhängig von Durchmesser und Modell.
- Maximaler Drehdurchmesser: wählbar zwischen ~1,600 mm und 8,500 mm (mehrere Stufen).
- Drehhöhe (Beispiele): 1,600 mm — 6,000 mm wählbar.
- Drehleistung / Tischleistung: mehrere Getriebe-/Antriebsoptionen (Werte bis 178 kW für große Konfigurationen).
- Fräsleistung (RAM): wählbar (gängige Optionen 30–63 kW).
- Max. Spindeldrehzahl Fräsen: bis zu 5,000 min-1 je nach gewählter Spindel.
- RAM-Hub (Z): 1,200; 1,500; 2,000; 2,500; 3,000 mm.
- RAM-Querschnitt Beispiele: 310x310 mm / 360x360 mm / 410x410 mm (mit zugehörigen Mindestbohrungsgrößen).
- Schnellvorschübe (Linearachsen): Bereiche und Beispiele je nach Modell (Werte bis zu mehreren zehntausend mm/min je nach Konfiguration).
- Verfügbare Führungsarten einschließlich schwerer hydrostatischer Führungen für hochpräzise Anwendungen.
Optionen & Anpassung
- Automatische Werkzeugwechsler, Palettenwechselsysteme und Roboter für Werkzeughandling.
- Schwenk- und Verlängerungsköpfe, Spezialköpfe zur Y-Achsen-Simulation, Vertikalschleifköpfe.
- Automatisierungspakete und Integration für Palettenhandling sowie Be- und Entladung.
- Kundenspezifische Konfigurationen auf Anfrage zur Erfüllung spezifischer Anwendungs- und Produktionsanforderungen.
