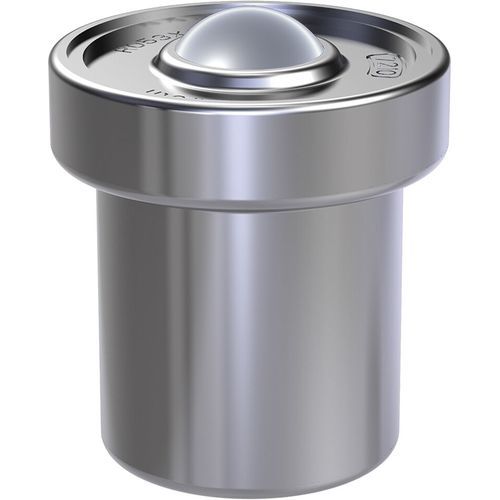

Stahlkugelrolle KUF series

Federdruck

Kugelrollen mit Filzdichtring - Größe 22 Produktbeschreibung Kugelrolle mit Federelement Deckel und Gehäuse verzinkt, Kugeln aus Wälzlagerstahl Größe = 22 Tellerfeder Mit Filzdichtring, geölt Mit Federelement Kugelrollen sind auf Federn gelagert und unter Vorspannung in ein Gehäuse eingebaut Kugelrolle taucht bei hoher Belastung ein Deckel und Gehäuse verzinkt Kugeln aus Wälzlagerstahl 1.3505 Mit Tellerfedern (TF) oder mit Schraubenfeder (SF) Spezifikationen Nenngröße [mm] 22 Maximal zulässige lineare Geschwindigkeit vmax [m/s] 2.0 Hinweis maximal zulässige Geschwindigkeit vmax Bei längerem Einsatz mit Geschwindigkeiten über 1 m/s muss, abhängig von der Belastung, mit Temperaturerhöhung sowie Lebensdauerminderung gerechnet werden. Außendurchmesser D [mm] 50.0 Betriebstemperatur (min. … max.) -30 °C ... +100 °C Hinweis zulässige Betriebstemperatur (min. … max.) Bei Temperaturen über 100 °C sollten nur metallblanke Kugelrollen ohne Filzdichtung eingesetzt werden. Tragzahlminderung beachten. Hochtemperatur-Schmierstoff verwenden! Hinweise der Hersteller beachten! Möglicherweise muss das vorhandene Schmieröl ausgewaschen werden. Gewicht [kg] 0.29 Maximale Betriebstemperatur [°C] +100 Minimale Betriebstemperatur [°C] -30 Abmessung a [mm] 13.6 Abmessung b Toleranz ±0.2 Abmessung c Toleranz +0.2 Abmessung D [mm] 50 Abmessung D Toleranz [mm] ±0.1 Abmessung D1 [mm] 38.8 Abmessung dW [mm] 22.225 Abmessung h [mm] 18.6 Abmessung H [mm] 58.1
