Positionsmesssystem IMS2I-KWDLängeninduktivfür Bandmessung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Physikalische Größe
- Position, Längen
- Technologie
- induktiv
- Gemessenes Produkt
- für Bandmessung
- Weitere Eigenschaften
- Hochpräzision
Beschreibung

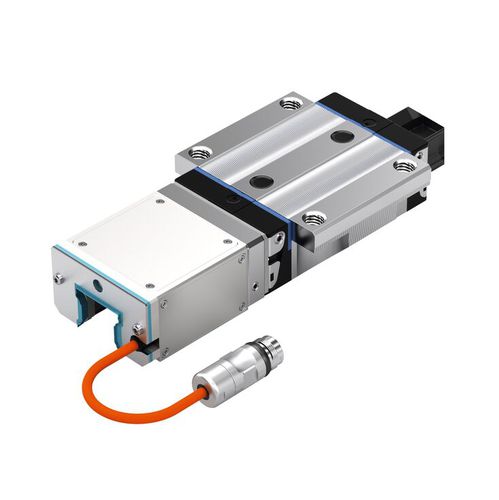

Kugelwagen mit integriertem Messsystem IMS-I (Inkrementell)
Kugelführungswagen mit montierter Adapterplatte und montiertem Messkopf
- Gleiches Bohrbild und Anschlussmaße wie Standard-Führungswagen
- Eine Adapterplatte ermöglicht im Servicefall den Austausch des Messkopfes ohne Demontage des Führungswagens
Spezifikationen
Nenngröße [mm]
20, 25, 30, 35, 45
Bauform
FNS, FLS, SNS, SLS, SNH, SLH
Genauigkeitsklasse
P, SP
Dichtung
Standarddichtung , Leichtlaufdichtung, doppellippige Dichtung
Kugelkette
mit / ohne Kugelkette
Gewicht [kg]
0
Kabellänge [m]
1,0
Schnittstelle
1Vss, TTL 1µm, TTL 5µm, TTL 10µm
Steckertyp
RGS 1714, RGS 1722, M12 / 8polig (nur DRIVE-CLiQ), M23 / 17polig (nur FANUC)
Typ Integrierte Messsystem
Integriertes Messsystem für Kugelschienenführungen
