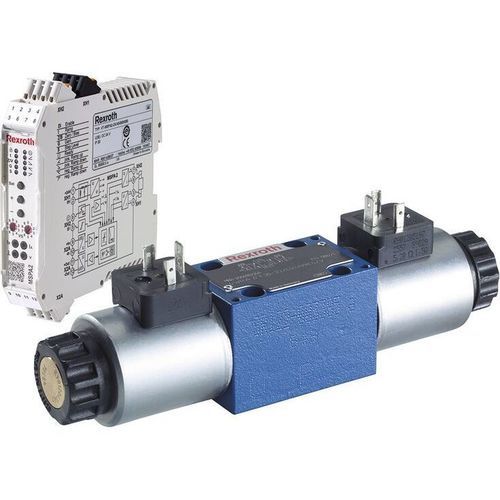

Direktgesteuertes Hydraulik-Wegeventil 4WRA

4-Wegeproportional

Produktübersicht
Proportional-Wegeventile, direktgesteuert, ohne elektrische Positionsrückmeldung, verfügbar ohne oder mit integrierter Elektronik (OBE). Diese Ventile sind wähl- und konfigurierbar nach Geräteserie, Versorgungsspannung, Nenngröße und Durchfluss, Dichtungen sowie elektrischen/elektronischen Optionen.

Typencode (Beispiel)
4WRA-2X/G24/V

Gewählte Konfiguration (Zusammenfassung)
Typ: 4WRA — Proportional-Wegeventile, direktgesteuert, ohne elektrische Positionsrückmeldung
Geräteserie: 2X — Geräteserien 20 bis 29
Versorgungsspannung: G24 — 24 VDC
Spezialschutz: [keiner] — Ohne Spezialschutz
Dichtungswerkstoff: V — FKM

Verfügbare Optionen (Kategorien und Beispiele)
Elektronik

• ohne integrierte Elektronik (OBE)
• mit integrierter Elektronik (OBE) — Code E

Nenngröße

• 10 — Nenngröße 10
• 6 — Nenngröße 6

Symbole (verfügbar)

• E
• E1-
• EA
• W
• W1-
• WA

Nennvolumenstrom

• 07 — 7 l/min
• 15 — 15 l/min
• 30 — 26 l/min (NG 6), 30 l/min (NG 10)
• 60 — 60 l/min

Geräteserie

• 2X — Geräteserien 20 bis 29

Versorgungsspannung

• G24 — 24 VDC

Spezialschutz

• Kein Spezialschutz

Elektrische Anschlüsse

• K31 — ohne Steckverbinder, mit Komponentenspannung nach DIN EN 175201-804
• K4 — ohne Steckverbinder, mit Komponentenspannung nach DIN EN 175301-803

Elektronische Schnittstellen (Beispiele)

• A1 — Stellwert-Eingang +/- 10 V für 4WRAE
• F1 — Stellwert-Eingang 4 bis 20 mA für 4WRAE

Zusätzliche auswählbare Informationen / Produktkennungen

• Platzhalter für Materialnummern im Selektor: -280, -589, -660, -674, -A18, /3

Dokumentation und Datenblatt
Datenblatt und Produktdokumentation werden über die Herstellerdokumentation bereitgestellt (Links nicht enthalten).

Technische Daten

• Typenbezeichnung: 4WRA (Proportional-Wegeventile, direktgesteuert, ohne elektrische Positionsrückmeldung)
• Beispiel Typencode: 4WRA-2X/G24/V
• Geräteserie: 2X (Geräteserien 20 bis 29)
• Versorgungsspannung: G24 (24 VDC)
• Nenngrößen: 6, 10
• Nennvolumenströme: 07 = 7 l/min; 15 = 15 l/min; 30 = 26 l/min (NG 6) oder 30 l/min (NG 10); 60 = 60 l/min
• Elektronikoptionen: ohne OBE; mit integrierter Elektronik (OBE) — Code E
• Verfügbare Symbole/Optionen: E, E1-, EA, W, W1-, WA
• Dichtungswerkstoff: V = FKM
• Anschlussvarianten: K31 (Komponentenstecker DIN EN 175201-804), K4 (Komponentenstecker DIN EN 175301-803)
• Spezialschutz: ohne Spezialschutz (Standard)
• Zusätzliche produktbezogene Referenzen/Materialnummern: Beispiele im Selektor (-280, -589, -660, -674, -A18, /3)
