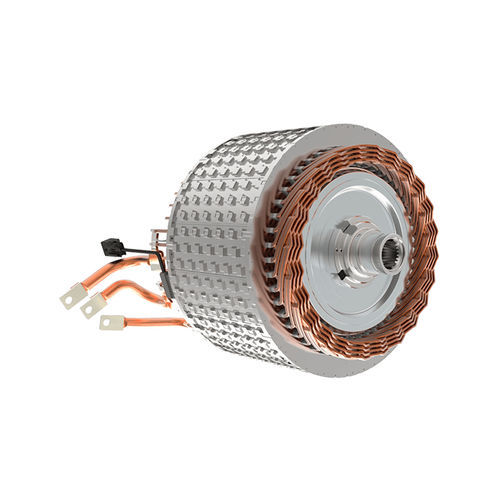

Synchronmotor 220

ACPermanentmagnetmehrpolig

Der 220 Permanentmagnet-Synchronmotor ist mit der neuesten Haarnadelwicklungs-Technologie ausgestattet. Seine Struktur umfasst 8 Pole, 48 Schlitze, 8 Schichten/Schlitz und die innere Schicht ist konzentrisch. Er hebt die Querverbindung zwischen den Schichten auf, kann leicht zwischen 2 Zweigen und 4 Zweigen wechseln und eliminiert den Zirkulationsstrom zwischen den internen Zweigen des Motors, was der Produktserialisierung förderlich ist. Der Betriebsspannungsbereich beträgt 300-800V, der Drehmomentbereich 250-450Nm, der Leistungsbereich 135-300KW und die maximale Arbeitsgeschwindigkeit 18000rpm. Die Kühlmethoden sind Wasserkühlung und Ölkühlung. Bei der Anwendung der Ölkühlung kann die Kühlwirkung des Motorständers durch das optimierte Design des Ölkreislaufs um mehr als 15 % erhöht und gleichzeitig die Kosten für den Ölkreislauf reduziert werden.
