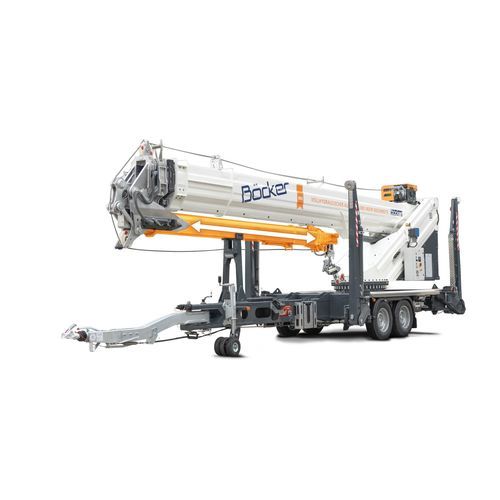

Anhängermontierter Kran AHK 36 X

Teleskopfür Baustellefür Hubanwendungen

Als Böcker Anhängerkran der NeXt Generation kombiniert der AHK 36 X maximale Leistungsstärke mit innovativer Antriebstechnik und setzt Maßstäbe für anspruchsvolle Baustellen. Dank per Farbfunksteuerung 2-fach vollhydraulisch teleskopierbarem Ausleger, einer Anhängelast bis 1.500 kg (opt. 2.400 kg) und optionaler Zusatzballastierung nutzt der Kran sein Leistungspotenzial jederzeit vollständig aus – ohne Kompromisse bei der Reichweite und Arbeitsgeschwindigkeit. Das überarbeitete Fahrgestell des AHK 36 X erhöht den Böschungswinkel im Transportzustand um 25 % und ermöglicht das Befahren größerer Steigungen. Für Wartungs- und Reparaturarbeiten erreicht er im Korbbetrieb sogar eine einzigartige Arbeitshöhe von 32 m.

Den AHK 36 X gibt es wahlweise mit Benzinmotor oder mit elektrischem Akku-Antrieb und 1,5 t E-Winde. Der elektrische AHK 36e X zieht dabei in Sachen Leistungsstärke mit den Verbrennern gleich. Zudem bietet er alle Vorteile des elektrischen, autarken und leisen Betriebs.

Hauptmerkmale

• 2-fach vollhydraulisch teleskopierbarer Ausleger, einstellbar per Farbfunksteuerung; Teleskopieren unter Last möglich (Standard bis 34 m, optional 36 m)
• Elektrische Winde (1,5 t) mit hoher Seilgeschwindigkeit und Energierückgewinnung beim Ablassen
• Akkubetrieb (12,2 kWh) mit niedrigem Verbrauch: bis zu ~140 typische Hebevorgänge oder mehr als 10 Stunden Normalbetrieb; aufladbar über 230 V Haushaltssteckdose
• Optionale Zusatzballastierung (z. B. 250 kg Gegengewicht) erhöht die Reichweite um ca. 2 m
• Überarbeitetes Fahrgestell mit nach vorn gekippten Abstützungen in Transportstellung erhöht den Böschungswinkel um 25 % und verbessert die Bodenfreiheit
• Hydraulischer Ausleger erlaubt Teleskopieren unter Last und schnellen, automatischen Kranaufbau in engen Bereichen

Vorteile

• Elektrischer, leiser Betrieb mit Energierückgewinnung
• Leistungsfähigkeit vergleichbar mit Verbrennungsmotoren bei max. Nutzlast 1.500 kg (optional 2.400 kg)
• Hohe Arbeitshöhen: bis zu 32,2 m im Korbbetrieb (EasyLockSystem, PK 250-D)
• Erhöhte Einsatzflexibilität an Böschungen und auf unebenem Gelände durch größeren Böschungswinkel und bessere Bodenfreiheit

Ausführliche Vorteile
2-fach hydraulisch verlängerbarer Ausleger
Der vollhydraulische Ausleger wird per Farbfunk gesteuert und bietet eine Ausfahrlänge bis zu 34 m (optional 36 m). Teleskopieren unter Last ermöglicht Transport direkt in Gebäude und vereinfacht das Aufstellen auf beengten Baustellen.

Rekord-Arbeitshöhe im Korbbetrieb
Als Hubarbeitsbühne umgerüstet (EasyLockSystem, PK 250-D) erreicht der AHK 36e X eine maximale Arbeitshöhe von 32,2 m für sicheres Arbeiten in der Höhe.

Mehr Bodenfreiheit
Das überarbeitete Fahrgestell schwenkt die Abstützungen in Transportstellung nach vorn, erhöht so den Böschungswinkel um 25 % und erlaubt sichereres Befahren größerer Gefälle und unebenen Geländes.

Optionale Zusatzballastierung
Ein ergonomisch aufgehängtes Gegengewichtssystem kann nach dem Aufbau montiert werden, um die Arbeitsreichweite zu erhöhen; ein 250 kg Gegengewicht verlängert die Reichweite in alle Richtungen um rund 2 m.

Hohe Seilgeschwindigkeit und Energierückgewinnung
Die 1,5 t elektrische Winde bietet hohe Arbeits- und Seilgeschwindigkeiten und speist beim Ablassen Energie in die Batterie zurück.

Ganztägiger Einsatz ohne Laden
Mit 12,2 kWh Akku, elektrischer Winde und Energierückgewinnung kann der Kran etwa 140 typische Hebevorgänge durchführen oder mehr als 10 Stunden im Normalbetrieb arbeiten, bevor eine Aufladung an einer 230 V Steckdose erforderlich ist.

Technische Daten

• Modell: AHK 36 X / AHK 36e X
• Anhängelast: 3.500 kg
• Zulässiges Gesamtgewicht: 3.650 kg
• Nutzlast max.: 1.500 kg (optional 2.400 kg)
• Ausfahrlänge max. (Kranbetrieb): 34,00 m (optional 36,00 m)
• Auslegerstufen: 4,9 / 8,0 / 11,1 m (optional 13,1 m)
• Auslegernutzlasten: 1.500 / 800 / 500 / (250) kg
• Teleskoparmwinkel: 85°
• Schwenkbereich: endlos
• Auslegerwinkel: 162°
• Hakengeschwindigkeit: 100 m/min
• Reichweite Beispiele (Kranbetrieb): 250 kg → 21,1 m (21,4 m), 500 kg → 16,3 m, 800 kg → 11,9 m, 1.000 kg → 9,6 m, 2.000 kg → 4,8 m
• Reichweite im Bühnenbetrieb (PK 250-D): 250 kg → 15,7 m; 100 kg → 18,4 m
• Arbeitshöhe max. im Bühnenbetrieb: 32,2 m
• Antrieb: Benzin / 230 V mit Akku
• Winde: Elektrische 1,5 t Winde mit Energierückgewinnung
