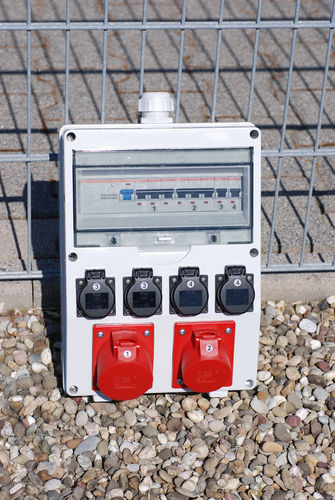

AC-Verteilertafel 0530x0000000

Niederspannung

Produktinformationen
Ausgang: 1 x CEE 32 A, 400 V~
1 x CEE 16 A, 400 V~
4 x Steckdose 230 V~

Absicherung:
1 x LS (MCB) 32 A, 3-polig, C
1 x LS (MCB) 16 A, 3-polig, C
2 x LS (MCB) 16 A, 1-polig, C
mit FI-Schalter 40 A, 4-polig, 30 mA über alle Abgänge (Typ A)

Robustes, schlagfestes Gehäuse aus hochwertigem ABS-Kunststoff
Einfache Wandmontage
Schutzschaltgeräte unter abschließbarer, schlagfester Polycarbonatabdeckung
Steckdosen mit selbstschließenden Klappdeckeln aus schlagfestem Polyamid 6
Ausstattung: Klappdeckelsteckdosen 4 x 16A/230V, 1 x 16A/400V, 1 x 32A/400V
Absicherung (Beispiel): ABB – 1 x 3-poliger LS, 4 x 1-polige LS, FI 40A/400V Typ A 30mA
Eingang über Kabelverschraubung PG M32 von oben (Blindverschraubung M32 von unten)
Hergestellt in Deutschland, zu 100 % geprüft, Seriennummer und Prüfprotokoll verfügbar
Schutzart: IP54

Sicherheits- und Warnhinweise
GEFAHR
Elektrischer Schlag an unter Spannung stehenden Komponenten im Gerät
Elektrischer Schlag an stromführenden Komponenten des geöffneten Geräts während Wartung und Reparatur.
Gefährdungen durch Arbeiten am offenen Gerät durch nicht fachkundige Personen.

• Die Geräte dürfen ausschließlich durch Elektrofachkräfte mit Persönlicher Schutzausrüstung geöffnet, gewartet und repariert werden. Für Laien muss das Gerät stets geschlossen bleiben.
• Alle Komponenten innerhalb des Geräts dürfen nur von Elektrofachkräften mit Persönlicher Schutzausrüstung gewechselt werden.
• Die fünf Sicherheitsregeln der Elektrotechnik sind einzuhalten.

WARNUNG
Brandgefahr durch fehlerhafte Wartung
Die unterlassene Prüfung der Schraubkontakte kann zu einem Kabelbrand im Gerät führen.
Die Prüfung der Drehmomente der Schraubkontakte hat gemäß DGUV Vorschrift 3 oder entsprechend den nationalen Vorschriften zu erfolgen (siehe Anleitung).

Varianten / Tabelle
Varianten: Wandverteiler

Charakteristika / Technische Spezifikationen

• Ausgang: 1 x CEE 32 A (400 V), 1 x CEE 16 A (400 V), 4 x Steckdose 230 V
• Absicherung: 1 x LS 32 A (3-polig, C), 1 x LS 16 A (3-polig, C), 2 x LS 16 A (1-polig, C)
• Personenschutz: FI-Schalter 40 A, 4-polig, 30 mA (Typ A)
• Steckdosen-Konfiguration: 4 x 16A/230V (Klappdeckel), 1 x 16A/400V, 1 x 32A/400V
• Gehäusematerial: ABS-Kunststoff (schlagfest)
• Abdeckung: abschließbare, schlagfeste Polycarbonatabdeckung für Schutzschaltgeräte
• Klappdeckel: schlagfestes Polyamid 6
• Eingang: Kabelverschraubung PG M32 oben (M32 Blindverschraubung unten)
• Montage: Wandmontage
• Schutzart: IP54
• Herstellung: Hergestellt in Deutschland, 100% geprüft, Seriennummer und Prüfprotokoll verfügbar
• Marke der Absicherungen (Beispiel im Produkttext): ABB
• EAN: 4012096009511
