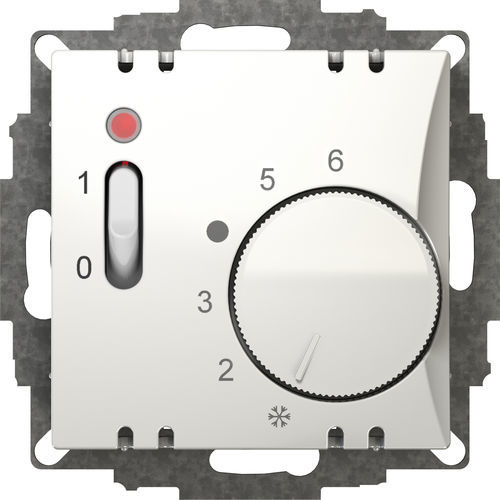

Bimetallthermostat 6193x0401

NOEinbauRaum

Kurzbeschreibung
Farbe: Weiß (ähnlich RAL 9010). Raumthermostat mit Öffnerkontakt, Schalter und Kontrolllampe.

Funktionen und Bedienung

• Mit Drehknopf und Merkziffernskala (1–6)
• Regelbereich: +5 °C bis +30 °C
• Kontrolllampe zur Anzeige des Schaltzustandes

Technische Merkmale

• Fühlerelement: Bimetall Typ 1C
• Schaltvermögen: max. 10(4) A
• Normabdeckung: 55 × 55 mm
• Einbau: für Unterputzschaltdosen bis Ø 65 mm
• Anschluss: Steckklemmen
• Farbe (Alternativbezeichnung): Polarweiß, ähnlich RAL 9010

Sicherheits- und Anwendungshinweise
Arbeiten am 230 V-Netz dürfen nur von einer Elektrofachkraft unter Beachtung der geltenden Vorschriften (z. B. IEC oder VDE) durchgeführt werden. Durch das Öffnen des Gerätes oder sonstige Eingriffe erlischt die Gewährleistung. Dieses Produkt darf nur von einer Elektrofachkraft geöffnet und gemäß dem Schaltbild am Gerät bzw. der Anleitung installiert werden. Bestehende Sicherheitsvorschriften sind zu beachten. Um die Anforderungen der Schutzklasse II zu erfüllen, müssen die entsprechenden Installationsmaßnahmen berücksichtigt werden. Das Gerät ist für die Montage in trockenen, geschlossenen Räumen vorgesehen. Nach der Inbetriebnahme benötigt das Thermobimetall Zeit zur Anpassung; eine ausreichende Genauigkeit des Schaltpunktes wird nach ca. 1–2 Stunden Betriebsdauer erreicht.

Technische Daten / Spezifikationen

• Produkttyp: Raumthermostat, Öffnerkontakt mit Schalter und Kontrolllampe
• Modellbezeichnung: Raumthermostat (Öffner) mit Schalter
• Farbe: Weiß / Polarweiß (ähnlich RAL 9010)
• Bedienelement: Drehknopf mit Merkziffernskala (1–6)
• Regelbereich: +5 °C bis +30 °C
• Fühlerelement: Bimetall Typ 1C
• Schaltvermögen: max. 10(4) A
• Normabdeckung: 55 × 55 mm
• Einbau: für Unterputzschaltdosen bis Ø 65 mm
• Anschlussart: Steckklemmen
• Artikelnummer (Hersteller/Shopangabe): 6193x0401
• GTIN / EAN: 4012096011422
• Hinweis: Nur fachgerechte Installation durch Elektrofachkraft
