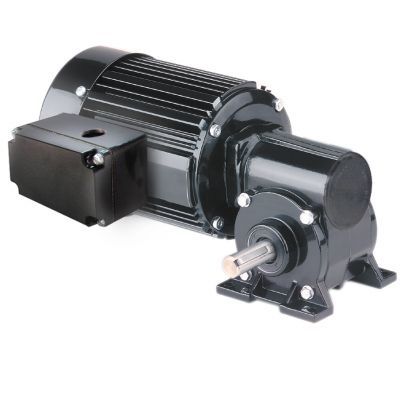

AC-Getriebemotor Model 1633

dreiphasigSchneckenrechtwinklig

Produkt
Metrische 42R-5N Serie AC-Winkelgetriebemotor, Modell 1633. Entwickelt für industrielle Anwendungen, die eine kompakte rechtwinklige Antriebslösung erfordern; lüftergekühlter Motor mit dauerhaft geschmierten Getrieben und industriellen Wellenabdichtungen für Dauerbetrieb.

Verfügbare CAD- & Zeichnungsdateien
CAD-Zeichnungen für dieses Modell verfügbar: PDF, DWG und STEP (Modell 1633).

Standardmerkmale

• Metrische Montagegewinde und metrische Abmessungen der Antriebswelle.
• Vollständig gekapselte Ausführung IP-20.
• Lüftergekühlt für hohe Abgabeleistung.
• Isolationssystem Klasse "B", betrieben innerhalb der Grenzen von Klasse "A" zur Verlängerung der Lebensdauer von Wicklung und Schmierstoff.
• Aluminium-Mittelring und Endkappen für hohe thermische Effizienz und geringes Gewicht.
• Unbelüftetes Getriebegehäuse.
• Industrielle Lippen-Dichtungen an Motor- und Abtriebswellen.
• Nadellager durchgehend für erhöhte radiale Belastbarkeit und lange Lebensdauer.
• Dauerhaft geschmierte Verzahnung mit Öl für lange Lebensdauer.
• Bronze-Schneckenrad für hohe Stoßbelastbarkeit.
• Geschälte und geschliffene Schnecke für Festigkeit und lange Lebensdauer.

Optionale Zubehörteile

• Druckguss-Klemmkasten-Kit für Motoren und Getriebemotoren 33A, 34R, 42A, 42R und 48R (Modell 0984).
• Druckguss-metrisches Klemmkasten-Kit mit Klemmenblock für 33A, 34R, 42A, 42R und 48R (Modell 1984).
• Großes Druckguss-Klemmkasten-Kit für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren (Modell 0986).

Technische Daten

• Drehzahl (rpm): 47
• Nennmoment (Nm): 12.3
• Nennmoment (lb-in): 109
• Leistung (W): 140
• Leistung (HP): 1/5
• Volt: 230/400
• Hz: 50
• Phasen: 3
• Ampere: 1.1 / 0.61
• Untersetzungsverhältnis: 30
• Radiallast (N): 800
• Radiallast (lbs): 180
• Länge XH (mm): 260
• Länge XH (inch): 10.25
• Gewicht (kg): 7.3
• Gewicht (lbs): 16.3
• Anschlussdiagramm: 07410279
• Kondensator-Teilenummer: N/A
• Produkttyp: 42R5BFPP-5N
• HPDecimal: 0.2
