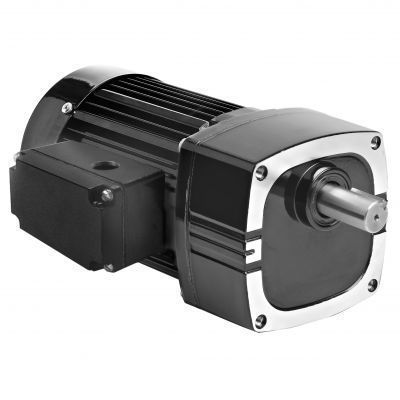

AC-Getriebemotor Model 1665

dreiphasigschrägverzahntParallelwellen

Übersicht
Modell 1665 aus der Serie Metric 42R-E: AC-Getriebemotor mit Parallelwelle. Dreiphasiger, frequenzumrichterkompatibler metrischer Getriebemotor mit schrägverzahnung und dauerhaft geschmierter Verzahnung für leisen Betrieb und lange Lebensdauer.

Technische Daten (aus der Produkt­tabelle)
Drehzahl (U/min): 140
Nennmoment (Nm): 5,6
Nennmoment (lb-in): 50
Leistung (W): 140
Leistung (HP): 1/5
Spannung (V): 230 / 400
Hz: 50
Phasen: 3
Strom (A): 1,1 / 0,61
Übersetzung: 10
Radiallast (N): 1300
Radiallast (lbs): 300
Länge XH (mm): 231
Länge XH (inch): 9,08
Gewicht (kg): 6,8
Gewicht (lbs): 15,3
Anschlussplan: 07410279
Kondensator Artikelnummer: N/A
Produkttyp: 42R5BFPP-E2
HPDecimal: 0,2

Standardmerkmale

• Metrische Befestigungsgewinde und metrische Abmessungen der Antriebswelle.
• Nicht belüftetes Getriebegehäuse.
• Industrielle Lippringe an Motor- und Abtriebswellen.
• Nadelbuchsen im gesamten Antrieb für erhöhte Radiallastfähigkeit und lange Lebensdauer.
• Dauerhaft geschmierte Verzahnung mit halbflüssigem Fett für lange Lebensdauer.
• Selektiv gehärtete schrägverzahnung für Laufruhe und hohe Leistung bezogen auf das Bauvolumen.

Verfügbare Dokumente

• CAD-Zeichnungen: PDF, DWG, STEP verfügbar für Modell 1665 (Downloadoptionen auf der Produktseite).
• Verdrahtungsplan: PDF (Planreferenz 07410279).
• Sicherheitsdatenblätter: Sicherheitsblatt für Imperial-Öl verfügbar.

Optionale Zubehörteile

• L-Halteblech-Kit für E-, F- und FX-Getriebemotoren [Modell 0969]
• Druckguss-Klemmenkastenset für 33A, 34R, 42A, 42R und 48R Motoren und Getriebemotoren [Modell 0984]
• L-Halteblech-Montagekit für metrische Typ E/F Getriebemotoren [Modell 1969]
• Druckguss-metrisches Klemmenkastenset mit Anschlussblock für 33A, 34R, 42A, 42R und 48R [Modell 1984]
• Großes Druckguss-Klemmenkastenset für 34R, 42R, 48R, 42R-FX, 33A, 42A Lager-Motoren und Getriebemotoren [Modell 0986]

Hinweise
Dreiphasiger AC-Getriebemotor dargestellt für Betrieb 230/400 V, 50 Hz. Webpreis auf der Seite in US-Dollar; Verfügbarkeit und Preise können sich ändern.

Eigenschaften / technische Spezifikationen

• Modell: 1665
• Serie: Metric 42R-E
• Drehzahl: 140 U/min
• Nennmoment: 5,6 Nm (50 lb-in)
• Leistung: 140 W (0,2 HP / 1/5 HP)
• Spannung: 230 / 400 V
• Frequenz: 50 Hz
• Phasen: 3
• Strom: 1,1 / 0,61 A
• Übersetzung: 10
• Radiallastkapazität: 1300 N (300 lbs)
• Länge XH: 231 mm (9,08 in)
• Gewicht: 6,8 kg (15,3 lbs)
• Referenz Anschlussplan: 07410279
• Produkttyp-Code: 42R5BFPP-E2
