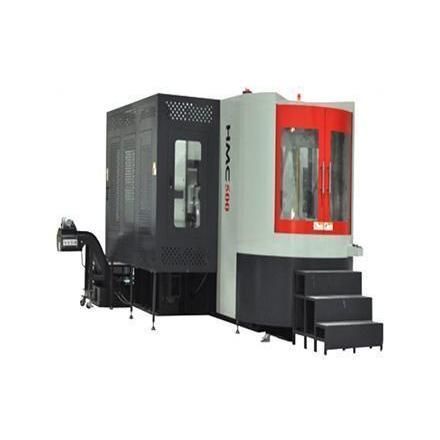

CNC-Bearbeitungszentrum / 3-Achs HMC 500horizontalDoppelsäulenBT 50
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- horizontal
- Struktur
- Doppelsäulen
- Spindelnase
- BT 50
- Anzahl Werkzeuge
- 40 Werkzeuge
- Anwendungsbereich
- für Schwerlast
- Weitere Eigenschaften
- hohe Festigkeit
- X-Hub
850 mm
(33,46 in)- Y-Hub
700 mm
(27,56 in)- Z-Hub
800 mm
(31,5 in)- Rotationsgeschwindigkeit
7.000 rpm
(43.982 rad.min-1)- Leistung
15 kW, 17,5 kW, 18,5 kW
(20,39 hp, 23,79 hp, 25,15 hp)- Vorrückgeschwindigkeit X-Achse
36 m/min
- Vorrückgeschwindigkeit Y-Achse
36 m/min
- Vorrückgeschwindigkeit Z-Achse
36 m/min
- Maximale Tischlast
500 kg
(1.102 lb)- Werkzeuggewicht (max.)
25 kg
(55,1 lb)- Positioniergenauigkeit
0,01 mm
(0,00039 in)- Wiederholbarkeit
0,005 mm
(0,0002 in)- Gesamtgewicht
20.000 kg
(44.092,45 lb)- Gesamtlänge
5.150 mm
(202,8 in)- Gesamtbreite
3.845 mm
(151,4 in)- Gesamthöhe
2.975 mm
(117,1 in)
Beschreibung
Produktübersicht
Der HMC 500 ist ein horizontales Bearbeitungszentrum mit positiver T‑Struktur, integralem Sockel und großspanniger Doppelwand-Säule. Die X/Y/Z-Achsen verwenden schwere Rollenführungen, und die Spindel ist mit Zwangskühlung ausgestattet, um Stabilität und Genauigkeit sicherzustellen.
Anwendungen
Technische Daten
Genauigkeit & Präzision
Zusätzliche Informationen
Der HMC 500 ist ein horizontales Bearbeitungszentrum mit positiver T‑Struktur, integralem Sockel und großspanniger Doppelwand-Säule. Die X/Y/Z-Achsen verwenden schwere Rollenführungen, und die Spindel ist mit Zwangskühlung ausgestattet, um Stabilität und Genauigkeit sicherzustellen.
Anwendungen
- Serienbearbeitung mehrerer Flächen an Gehäusen, Platten, Schalen und Maschinenbetten
- Schlicht- und Schruppbearbeitung von Formen und großen Strukturbauteilen
- Produktive Fertigung mit automatischem Palettenwechsel
Technische Daten
- Modell: HMC500
- Verfahrwege (X / Y / Z): 850 / 700 / 800 mm
- Abstand Spindelende zur Tischmitte: 70–870 mm; zur Oberseite der Palette: 75–775 mm
- Tischgröße: 500 × 500 mm; Indexierung: 360° × 1°; Tischbefestigung: 24‑M16; Tischtragfähigkeit: 500 kg
- Max. Werkstückdurchmesser/-höhe: Ø750 mm, H850 mm
- Palettensystem: rotierender Doppelpaletten-Wechsel; Anzahl Paletten: 2; Wechselzeit: 12 s
- Spindel: Konus BT50; Drehzahl 7000 U/min; Leistung 15/18,5 kW (FANUC) oder 17,5 kW (Siemens); Drehmoment 95,5/118 Nm (FANUC) oder 96 Nm (Siemens); Zwangskühlung
- Werkzeugsystem: 40 Werkzeuge Magazin; Manipulator-Wechsel; beidseitige Auswahl; max. Werkzeuggewicht 25 kg; max. Werkzeugdurchmesser 125/250 mm; max. Werkzeuglänge 350 mm; Werkzeugaufnahme BT50; Werkzeugwechselzeit (T-T)/(C-C): 3,5/7,5 s
- Vorschub und Antriebe: Rollenführungen; Vorschubmotoren X/Y/Z 7/7/7 kW (FANUC) oder 7,1/7,1/7,1 kW (Siemens); Schnellvorschub 36 m/min; Schnittvorschub bis 12.000 mm/min; Spindel/Vollgewindendurchmesser X/Y/Z: 50/45/50 mm; Zwangskühlung der Schraubenlager
- Maschinenmaße (ohne Spänetransporteur, Spänewagen, Hydraulikstation): 5150 × 3845 × 2975 mm; Gewicht: 20.000 kg; Anschlussleistung: 50 kW; Kühlmitteltank: 500 L; Druckluft: 0,6–0,8 MPa
Genauigkeit & Präzision
- Positioniergenauigkeit: 0,010 mm; mit Linearmaß: 0,008 mm
- Wiederholgenauigkeit Positionierung: 0,008 mm; mit Linearmaß: 0,005 mm
- Indexier-/Positioniergenauigkeit Tisch: 12"; wiederholte Indexiergenauigkeit: 7"
Zusätzliche Informationen
- Geeignet für Serienfertigung und Formenfinish mit automatischem Palettenwechsel
- Optional: Drei-Achsen-Linearmaß zur Verbesserung der Positioniergenauigkeit
- Konfigurationsoptionen: FANUC- oder Siemens-Steuerung
