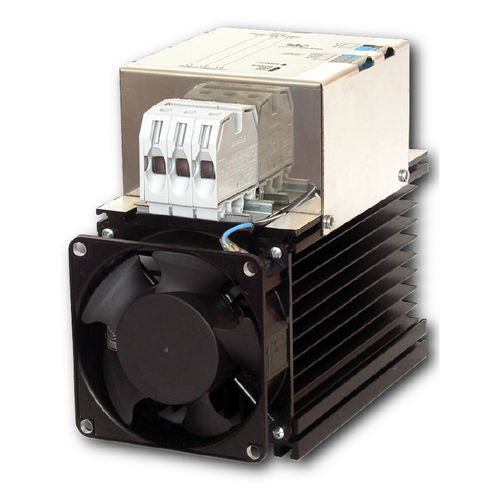

Thyristor-Schaltverstärker CTU02

Thyristorschaltmodule CTU02 sind für dynamisches und hybrides PFC bestimmt, das auf Dreiphasenkondensatoren basiert. Module CTU02 haben spezielle Halbleiterrangierlok in jeder Phase. Zusammen mit Prüfern erstrecken sich FCR und GCR sie können die bestmögliche Geschwindigkeit der Umschaltung an zweiter Stelle erreichen bis 25 Operationen pro 1. Spezieller Bau des Moduls löst die Spannung, die Problem entlädt, so, das der Dreiphasenkondensator sofort nach Trennung ohne früheres zu entladen wieder geschaltet werden kann. Schaltung wird innerhalb Frau 10 vom Empfangen des Signals von PFprüfer verwirklicht. Funktion ctu fceThyristor Schaltmodule CTU werden für das Schalten von LC-Stromkreisen mit maßgeblichem kapazitivem Teil konstruiert (detuned Ausgleichsstadien). Vorteil von CTU-Modulen, die mit der klassischen Kontaktgeberschaltung von Kondensatorstadien vergleichen, ist unmittelbare Kondensatorverbindung ohne sein vorhergehendes zu entladen. Dieses ist mögliche dank speziellen Bau, der versichert, dass Kondensator zu einer anderen Verbindung sofort nach seiner vorhergehenden Trennung bereit ist. Schaltung des Kondensators wird im Augenblick wenn der Unterschied zwischen der Kondensatorspannung und Netzspannung verwirklicht, bevor das Gatter bis null gleich ist. Von dieser Eigenschaft kommt ein anderer wichtiger Vorteil und dieses ist bedeutende Stromstoßreduzierung. Stromstöße verursachen Störungen, die richtige Ausführung elektronische Geräte beeinflussen können und sie streng schädigen und sogar zerstören können. Weiter mehr, wird Lebenszeit von Kondensatoren erhöht, weil nur Nennstrom den Stromkreis durchfließt.
