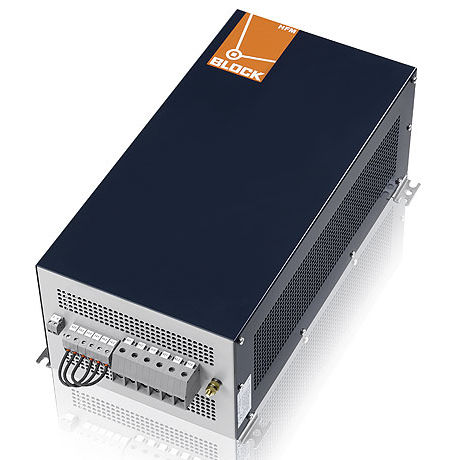

Dreiphasiger Oberwellenfilterreaktor HFM‑FB series

Allgemeine Daten Bemessungsspannung 3 x 400 ‑ 3 x 480 Vac Bemessungsstrom 3 x 10,00 ‑ 3 x 433,00 A 7 % typ. bei Nennlast Nennleistung der Last 5 ‑ 250 kW Isolierstoffklasse F Umgebungstemperatur ‑10 °C bis +40 °C Schutzart IP 00 SCCR 100 kA (ohne Vorsicherung) Vorteile Sinusförmige Stromaufnahme aus dem Netz bei Geräten mit ungesteuerten B6U Diodengleichrichtern oder gesteuerten B6C Thyristorenbrücken Einhaltung EN 61000‑3‑2, EN 61000‑3‑12 Unterstützung bei der Einhaltung IEEE 519, D‑A‑CH‑CZ Cos(phi)>0,95 bei Nennstrom Gegenüber einer 4 % uK Netzdrossel kaum Zwischenkreisspannungsabfall Einsatz des HFM als zentrales Summenfilter für mehrere Umrichter möglich
