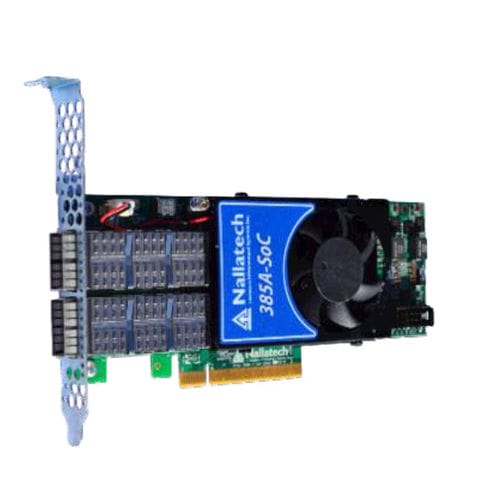

FPGA-Beschleunigerkarte Intel Arria 10 mit SoC Low-Profile PCIe mit Dual QSFP+ und DDR4 Merkmale Intel Arria 10 SoC SX 660 2x QSFP+ für 10/40Gbps Eingebettetes BSP (ARM) Übersicht Die 385A-SoC™ Low-Profile-Beschleunigerkarte bietet eine leistungsstarke Rechen- und I/O-Plattform für FPGA- und ARM-basierte Entwicklung und Einsatz in einer Reihe von Anwendungsbereichen wie High Performance Computing, Bildverarbeitung und Netzwerkanalyse. Spezifikationen der Karte FPGA Intel Arria 10 SX 660 SX im F34-Gehäuse Kern-Geschwindigkeitsstufe -2 On-board Flash Flash-Speicher zum Booten des FPGA On-Board-Speicher Eine Bank mit DDR4-SDRAM x 72 für FPGA-Fabric, 4 GB @ 2133MT/s Eine Bank mit DDR4-SDRAM x 40 für den ARM-Prozessor, 2 GB @ 2133MT/s Host-Schnittstelle x8 Gen3-Schnittstelle direkt zum FPGA QSFP-Käfige 2 QSFP+ Käfige auf der Frontplatte, die über 8 Transceiver direkt mit dem FPGA verbunden sind Benutzerprogrammierbare Low-Jitter-Taktung unterstützt 10/40 GbE Jeder QSFP kann unabhängig getaktet werden Optionen für die Taktung: Netzwerk wiederhergestellt mit Jitter-Dämpfung QSFP-Taktung: benutzerprogrammierbar, oder CPRI, 1GbE Externer Takteingang, 1PPS-Eingang Stromversorgungsüberwachung und Reporting Eingebauter Altera USB Blaster Spannungsüberwachung Temperatur-Überwachung Fehlerzustandsmeldung an FPGA Kühlung Standard: Aktiver Kühlkörper mit einfacher Breite (integrierter Lüfter) Optional: Einfach breiter passiver Kühlkörper Elektrisch On-Board-Stromversorgung vom 12V-PCIe-Steckplatz abgeleitet Verlustleistung ist anwendungsabhängig Umgebung Betriebstemperatur: 5°C bis 35°C Qualität Gefertigt nach ISO9001:2008 IPC-A-610-Klasse RoHS-konform
