Werkstückspannfutter für Drehen 4344-200-6 8"-5

Standardfür Werkstücke4-Backen

Beschreibung

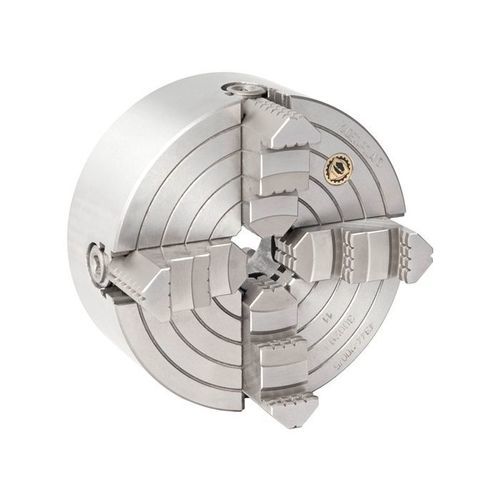

Unabhängiges 4-Backen-Futter aus Guss mit einzeln einstellbaren einteiligen Backen. Teil der Baureihe 4344; erhältlich als 4344-200-6 (200 mm, Kegel 6) und 4344-8"-5 (8", Kegel 5). Typ D Befestigung (DIN 55029). Durchgangsbohrung ermöglicht Stangenzuführung. Genauigkeitsklasse: Standard.

Anwendungen
Geeignet für Dreharbeiten an Industrie-Drehmaschinen und das Spannen von Wellen und zylindrischen Teilen. Solide und gehärtete Backen bieten Anpassungsfähigkeit an verschiedene Durchmesser und Werkstoffe.

Anhänge

• Katalogseite (754,95 kB)
• Technische Daten (830,88 kB)
• Bedienungsanleitung (8,49 MB)

Technische Daten

• SKU (Hersteller): 354344080001
• SKU USA: 7-853-0836 (4344-200-6); 7-853-0835 (4344-8"-5)
• Produkttypen: 4344-200-6; 4344-8"-5
• Größen: 200 mm; 8"
• Anzahl der Backen: 4
• Backentyp: Einteilige Backen; Harte einteilige Backen
• Ausführung/Befestigung: Typ D Befestigung (DIN 55029)
• Maßeinheiten: metrisch und Zoll
• Kegel: 6 (200 mm Modell); 5 (8" Modell)
• Körpermaterial: Guss
• Genauigkeitsklasse: Standard
• Durchgangsbohrung: Ja (ermöglicht Stangenzuführung)
• Erhöhte Spannkraft: Nein
• Futter mit grosser Durchgangsbohrung: Nein
