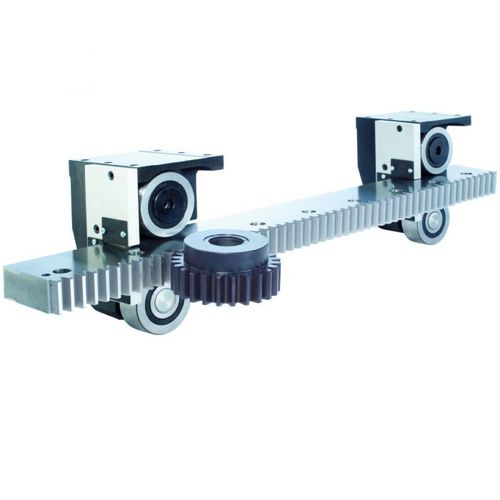

Gleitläufer-Führungseinheit MHD

Hochpräzisionfür Hochleistungsanwendungenmit hoher Gesamtsteifigkeit

Das MHD-Linearschlittensystem eignet sich ideal für viele schwere mechanische Handhabungsaufgaben, einschließlich Robotertransfersystemen in der Schweißindustrie und Montageprozessen in der Automobilindustrie. Das MHD wird als Bausatz mit Schienen und einem Satz von vier Lagerblöcken geliefert, der aus linken und rechten Blockbaugruppen besteht. Übersicht Das MHD-Linearschlittensystem ist ideal für viele schwere mechanische Handhabungssysteme, einschließlich Robotertransfersysteme in der Schweißindustrie und Montageprozesse in der Automobilindustrie. Das MHD wird als Bausatz mit Schienen und einem Satz von vier Lagerblöcken geliefert, die aus linken und rechten Blockbaugruppen bestehen. Lagerblöcke Die Lagerblöcke, die jeweils über drei große, integrierte Kronenrollen verfügen, sind für die gesamte Lebensdauer des Produkts abgedichtet, um die Reibung und den Wartungsaufwand zu verringern. Dies erhöht die Lebensdauer und ermöglicht einen kontinuierlichen Betrieb. Das obere V-Rillenlager, das die schwerste Last trägt, ist ein Kegelrollenlager für hohe Kapazität und Steifigkeit. Um das Spiel zu beseitigen, sind die Rollen an der Seite und im unteren Bereich einstellbar. Die zweireihigen Kegelrollenlager sind in Bewegungsrichtung ausgerichtet, so dass sie einer Endbelastung und einem vorzeitigen Ausfall durch axiale Belastung standhalten. Flache Laufbahnen Das MHD verfügt über ein Paar 100 x 40 mm große Präzisions-Flachführungen, die gehärtet und auf allen Oberflächen vollständig geschliffen sind. Für längere Anwendungen können Schienen mit Einzellängen von bis zu 1,4 m miteinander verbunden werden. Ritzel Die Ritzel sind in zwei Größen für MHD-Flachketten mit geraden und schrägen Zahnstangen erhältlich und haben eine metrische Modulzahnform mit einem Eingriffswinkel von 20 Grad. Die Ritzel sind aus hochwertigem, einsatzgehärtetem Stahl gefertigt, und die Zähne sind nach ISO 1328 Klasse 6 präzisionsgeschliffen.
