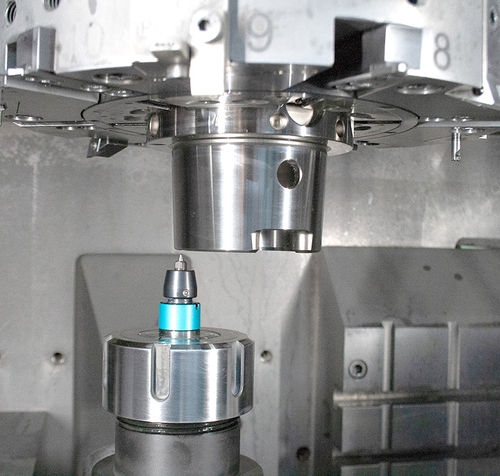

Markierwerkzeug für die Stahlindustrie ET0 series

für KunststoffSicherheit

Anwendung: Markierwerkzeug zum Kennzeichnen von Werkstücken im Arbeitsprozess Eigenschaften unseres Gravierfutters • Gravieren auf nahezu allen Oberflächen, bei unterschiedlichen • Werkstoffen wie Kunststoff / Aluminium / Stahl (max. 57 HRC) • Einstellbare Gravierhärte (Graviertiefe) • Anpassung der Voreinstellung (max. 5 mm) durch Verstellen der Einstellschraube • Reinigung der Werkstückoberfläche durch • interne Druckluftdurchführung (max. 10 bar) - kein KSS • Werkzeugaufnahme Ø 20 mm Spannzangen-/Weldon-Aufnahmen • Trotz kompakter Baugröße ist ein großer Anwendungsbereich gegeben • Hohe Verschleißfestigkeit der Gravierspitze durch rollende Kugel • Kostengünstige Ersatzbeschaffung der Gravierspitze • Einfaches und schnelles Wechseln der Gravierspitze • Ausgleich von Unebenheiten Sicherheitsteile wie z.B. ABS – Bremsteile für PKW’s müssen aus Produkthaftungsgründen eindeutig identifiziert werden können. Da diese Teile auf Bearbeitungszentren meist komplett gefertigt werden, wird die Kennzeichnung während der Produktion vorgenommen. Das BILZ-Gravierwerkzeug ET0 wird wie ein Bearbeitungswerkzeug in die Maschinenspindel eingewechselt. Die kugelgelagerte Werkzeugspindel wird mit einer Spitze versehen und hat einen Axialweg von 10 mm und ist mit einer bestimmten Kraft vorgespannt. Mit geeignetem Vorschub der Maschinenspindel wird die Spitze in die Werkstückoberfläche gedrückt, und über das Maschinenprogramm kann eine beliebige Kennzeichnung geschrieben werden. Die Spitze ist in einer Rubber-Flex® Spannzange gespannt und leicht auswechselbar. Maschinenseitig sind alle gängigen Aufnahmen möglich. Vorteile Druckluftkanäle mit unterschiedlichen Anstellwinkeln
