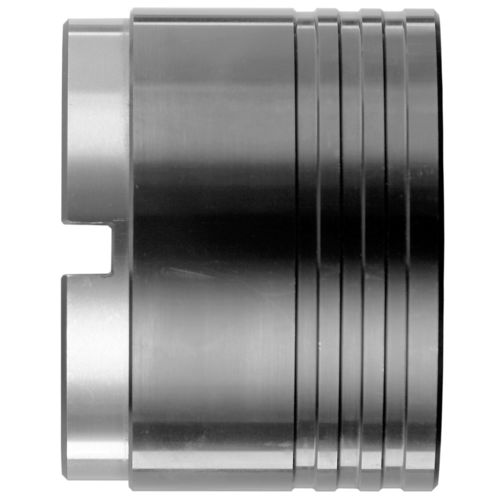

Schaft-Zahnkranzbohrfutter ASR series

HochpräzisionSchnellwechselhohe Festigkeit

Kurzbohrspannsystem für HSS- und HM-Kurzbohrer und für Sonderbohrwerkzeuge EINSATZGEBIET ANWENDUNG Anwendung: Bohren, Tieflochbohren Maschinentyp: Tieflochbohr-, Sondermaschinen, Transferstraßen, Mehrspindelköpfe MERKMALE - aufsetzbares Schnellwechselfutter - kurze Auskraglänge - enge Passungstoleranzen der Spindel (h4) und der Werkzeughalter (-0.002 bis -0.005) - Werkzeughalter mit Längennachstellung (WZHR) - Rollenspanntechnik - Schnellwechselsystem - automatische Verriegelung der Werkzeughalter im Futter - sehr kurze Schaltwege VORTEILE Mehr anzeigen - Schnellwechselsystem, schneller Werkzeughalterwechsel - reduzierte Stillstandszeiten der Maschine - hohe Steifigkeit - hohe Rundlaufgenauigkeit - keine Führungsbuchsen erforderlich - längere Standzeiten - Längenvoreinstellung außerhalb der Maschine möglich - reduzierte Stillstandszeiten der Maschine BESCHREIBUNG / EIGENSCHAFTEN Das Kurzbohrspannsystem, bestehend aus Schnellwechsel Bohrfutter und Werkzeughalter wird auf Sondermaschinen und Transferstraßen eingesetzt. Die kurze Auskraglänge des Kurzbohrspannsystems sorgt für eine hohe Steifigkeit und eignet sich daher besonders für Bohroperationen mit Kurzbohrern ohne maschinenseitige Bohrerführung. Die Bohrfutter werden direkt auf die Maschinenspindel aufgeschraubt. Eine Gewindesicherungspaste sorgt für eine gute aber wieder lösbare Verbindung. Die automatische Verriegelung der Werkzeughalter im Futter garantiert axial spielfreies Halten durch eine neuentwickelte Rollenspanntechnik.
