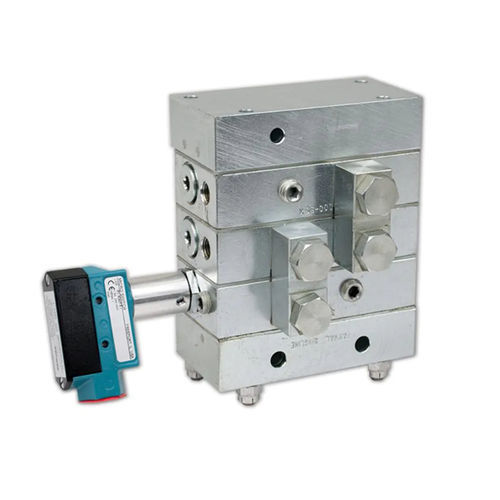

Kolbenventil 3000

hydraulischStahlfür Schmieranlage

Der progressive Verteilerventilblock der Serie 3000 verteilt und dosiert das einströmende Öl oder schmierfett auf die Lagerstellen. Ein typischer Verteilerventilblock besteht aus einem Einlassbereich, drei bis zehn ventilen und einem Endteil. Eine Baugruppe kann bis zu 20 Schmierstellen versorgen. Standort der Ventilblöcke innerhalb des Verteilers ist nicht entscheidend - es wird jedoch empfohlen, dass der größte Block neben dem Einlassblock angeordnet ist. Die einzelnen Verteilerventilblöcke haben einen verschiebbaren Auslasskolben und eingebaute Auslassrückschlagventile. Blöcke werden in sechs Leistungsgrößen angeboten. Die Förderleistung eines Blocks wird durch die Variation des Kolbendurchmessers durchmesser im Ventilblock bestimmt. Ventilblöcke haben zwei Auslässe an jedem Ende der Baugruppe (Doppelauslassblöcke) auslassblöcke) und liefern während eines vollständigen Ventilzyklus Nennauslassleistungen von jedem der beiden Auslässe ventilzyklus. Bei Blöcken mit einem Auslass ist ein Endauslass verschlossen (rechte Seite, Einlass oben) und liefert die doppelte Nennleistung leistung an den offenen Auslass (linke Seite, Einlass oben). Für einen offenen Ausgang auf der rechten Seite wird einfach der Stecker entfernt und in den linken Auslass einsetzen. Externe Queranschlüsse benachbarter Ventile können mit einem Bausatz realisiert werden, um ausgänge zu kombinieren. Betrieb Die einzelnen Ventilblöcke arbeiten in einer vorbereiteten "progressiven" Reihenfolge. Während des Betriebs muss der während des Betriebs muss der Kolben innerhalb des Blocks einen vollständigen Ausstoßzyklus absolvieren, bevor ein anderer Kolben den Betrieb aufnimmt. Solange dem Einlassbereich des Verteilers Schmiermittel unter Druck zugeführt wird, arbeiten die Ventilblöcke des Verteilers ventilblöcke weiterhin in progressiver Weise arbeiten. Wenn der Schmierstofffluss zum Einlassblock unterbrochen wird, stoppt die Kolbenbewegung.
