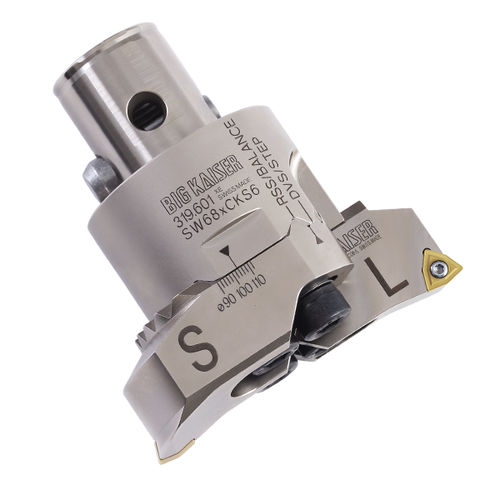

Ausdrehkopf zum Schruppen SW series

Schruppmit doppelter Schneidefür Schwerbearbeitung

Die SW-Bohrkopf-Zwillingsfräser sind für schwere Schrupp- und Vorschlichtbearbeitungen ausgelegt. Die kurze und kompakte Bauweise der Komponenten in Verbindung mit einer form- und kraftschlüssigen Verbindung zwischen Werkzeugkörper und Wendeplattenhalter sorgen für maximale Steifigkeit und höchste Zerspanungsleistung. Diese Zwillingsfräser-Serie verfügt über ein einzigartiges Konstruktionsmerkmal, das verschiedene Schruppmethoden ermöglicht, ohne dass Komponenten ausgetauscht oder mechanische Systeme zur Einstellung der Schneidplattenhöhe verwendet werden müssen. Tauschen Sie einfach die Plattenhalter aus, um zwischen ausgeglichenem und gestuftem Schneiden zu wechseln! Geschliffene Kerbverzahnungen an den Anschlussflächen des Werkzeugkörpers und des Wendeplattenhalters ermöglichen eine starre Verbindung und eine genaue Werkzeuglänge. Eine Durchmesserskala an den Wendeplattenhaltern ermöglicht die Einstellung des Durchmessers ohne Voreinstellgerät. Der Werkzeugkörper und die Wendeplattenhalter sind durch eine hochwertige Beschichtung vollständig gegen Korrosion geschützt. Ausbalanciertes und gestuftes Schneiden Beim ausbalancierten Schneiden sind beide Schneidplatten auf die gleiche Höhe und den gleichen Schneidendurchmesser eingestellt. Dies ist die am häufigsten verwendete Konfiguration, da sie einfacher einzustellen und stabiler ist und höhere Vorschübe ermöglicht, da es sich um ein zweischneidiges, effektives Werkzeug handelt. Sie eignet sich auch besser für gegossene Löcher oder bereits vorhandene Löcher in Schweißteilen, die in der Regel entweder nicht perfekt rund oder gerade sind oder eine gewisse Fehlausrichtung (Kernverschiebung) aufweisen. Die ausgeglichenen Schnittkräfte in einem Bohrkopfsatz für das Doppelschneiden eignen sich am besten zur Korrektur dieser Probleme. Beim Stufenfräsen sind die Wendeplatten sowohl in der Höhe als auch im Durchmesser gestaffelt. Die Hauptwendeplatte nimmt etwa die Hälfte des gesamten Aufmaßes ein, gefolgt von der zweiten Wendeplatte, die mit dem gewünschten Ausgangsdurchmesser schneidet.
