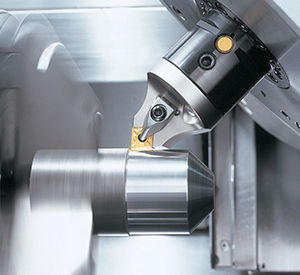

Stirn-Drehwerkzeug BIG-PLUS BT

Wendeplattenmodular

45° Tilt Style Mill-Turn-Werkzeuge neigen die "B"-Achse um 45 Grad und tragen dazu bei, die auf die Maschinenspindel übertragenen Schnittkräfte zu minimieren. Diese Kraftreduzierung erhöht die Lebensdauer der Maschinenspindel. Die Kassetten des Typs S werden mit einer präzisionsgeschliffenen Führung im Grundhalter positioniert und durch zwei gegenüberliegende Radialschrauben mit einem 15º-Konus gesichert. Mit einem leichten Versatz zu den Aufnahmebuchsen wird die hohe Flächenklemmkraft der beiden Bauteile erzeugt. Zur exakten Positionierung und Ausrichtung ist ein zusätzlicher Fixierstift für die formschlüssige Übertragung des Schneidmoments enthalten. Dies ist das erste modulare Werkzeugsystem für Drehanwendungen auf MTCs (Mill-Turn Centers). Ein modulares Werkzeugsystem bietet bessere Effizienz, Materialauswahl, Wärmebehandlung und optimale Werkzeuglängen. Schwerwiegende Schäden an Werkzeughaltern, die durch gebrochene Wendeplatten verursacht wurden, können jetzt einfach und kostengünstig ersetzt werden. Merkmale und Vorteile 45°-Ansatz für höchste Produktivität Sicheres und stabiles Kassettenklemmsystem Sicheres und einfaches Klemmen der Einsätze 15 Kassetten zur Auswahl
