Dimensionsprüfsystem

Produktübersicht
Bei der Produktkontrolle eines bearbeiteten Metallrohrs führt die Sägeanlage eine Längenprüfung oder eine andere Qualitätsprüfung durch. Dies kann mit einer Rückverfolgbarkeit kombiniert werden, bei der jedes Rohr mittels Drucker, Laser oder Nadelmarkierung gekennzeichnet wird.

Längenkontrolle
Bei der Längenkontrolle werden die Metallrohre einzeln vermessen. Überschreitet ein Rohr die vorgegebenen Toleranzen, wird es aussortiert. Aus allen Messwerten werden Kennzahlen wie CpK (Prozessfähigkeitsindex) und SPC (Statistical Process Control) ermittelt. Die Toleranzen sind produktabhängig und werden vom Kunden festgelegt. Statistische Prozessanalysen sind insbesondere in der Luftfahrt- und Automobilindustrie häufig gefordert. Neben der Längenmessung ist die Stichprobenmessung eine gängige Lösung im Produktkontrollbereich. Die automatisierte Sägeanlage kann die Verarbeitung der Bauteile bei Bedarf vollständig rückverfolgbar machen.

Normabhängige Spezifikationen
Die Rückverfolgbarkeit ermöglicht die Nachvollziehbarkeit, wie und wann ein Produkt gefertigt wurde. Der Bedarf an Längenmessungen hängt weitgehend von der Anwendung des Endprodukts ab. Es kann Beratung zur Festlegung einer geeigneten Mess- und Toleranzstrategie gegeben werden. Je nach Anforderung kann die Anlage so konfiguriert werden, dass sie alle Rohre identifiziert, die die geforderten Spezifikationen nicht erfüllen. Der CpK-Wert des bearbeiteten Produkts wird entsprechend den für den jeweiligen Markt geltenden Standards ausgewiesen.

Automatische versus manuelle Längenkontrolle

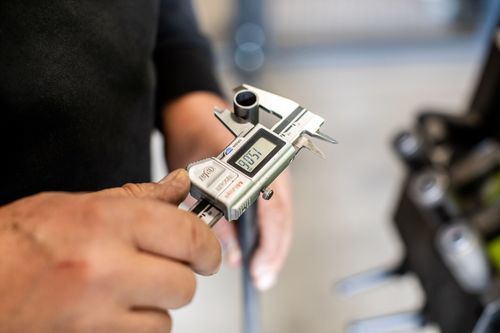

Die Längenprüfung wird automatisiert durchgeführt. In Kombination mit einer manuellen (absoluten) Längenmessung lassen sich Produkte fertigen, die vollständig den Qualitätsanforderungen entsprechen.

Charakteristiken / Technische Spezifikationen

• Messung: Einzelmessung der Länge von bearbeiteten Metallrohren
• Qualitätskennzahlen: CpK (Prozessfähigkeitsindex) und SPC (Statistical Process Control)
• Toleranzen: produktabhängig, kundenspezifisch festlegbar
• Rückverfolgbarkeit: Markierung per Drucker, Laser oder Nadelmarkierung
• Stichprobenoptionen: 100 %-Messung oder stichprobenartige Messung
• Branchenanwendungen: Luft- und Raumfahrt, Automobilindustrie und weitere Sektoren, die statistische Prozessanalysen erfordern
• Umgang mit Nichtkonformen: Teile außerhalb der Toleranz werden aussortiert oder von der Anlage identifiziert
• Systemkonfiguration: Die Anlage kann so eingerichtet werden, dass nicht konforme Rohre identifiziert und der CpK in Übereinstimmung mit den Marktstandards dargestellt wird
• Prüfmodi: automatische Längenprüfung; kombinierbar mit manueller absoluter Längenmessung
