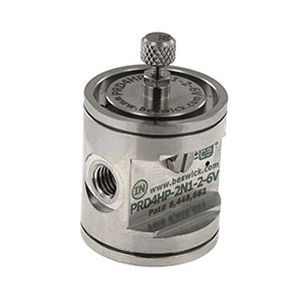

Druckregler für Wasser PRD4HP

MembrandreistufigEPDM

Beschreibung
Kompakter Drei‑Stufen‑Membranregler PRD4HP zur präzisen Regelung von Hochdruckmedien bis hin zu sehr niedrigen Ausgangsdrucken und geringen Durchflüssen. Der PRD4HP verbessert das Design des PRD3HP durch einen PEEK‑Ventilsitz im ersten Hochdruck‑Stadium für bessere Hochtemperatur‑Eigenschaften, bei gleichbleibenden Abmessungen und Montagebild für einen direkten Austausch.

Hauptmerkmale

• Drei‑Stufen‑Membranauslegung für stabile Ausgangsdrücke trotz großer Eingangsdruckschwankungen
• Hochdruck‑Erststufe mit PEEK‑Ventilsitz für verbesserte Temperaturbeständigkeit
• Großes Ventil‑zu‑Messfläche‑Verhältnis und reibungsarmer Membranaufbau für präzise Regelung bei Niederdruck (geeignet bis ~0,5 psi)
• Non‑relieving Bauart, optimiert für genaue Steuerung bei niedrigen Durchflüssen und Ausgangsdruck

Durchfluss & Leistung
Max. Eingangsdruck: 3.000 psi. Konfigurierbarer maximaler Ausgangsbereich bis 0–40 psig. Entwickelt für Anwendungen mit präziser Regelung bei sehr niedrigen Ausgangsdrucken und Durchflüssen. Anschlussbohrungen: 1/4‑28 Innengewinde Eingang; 10‑32 Innengewinde Ausgang.

Verfügbare Konfigurationen

• Einstellart auf dem Deckel:
  • [1] Schlitzschraube mit 3/16 in sechskantiger Sicherungsmutter
  • [2] Rändelknopf mit 3/16 in sechskantiger Sicherungsmutter
  • [3] Rändelknopf mit 3/4 in Durchmesser rändelscheibe
  • [4] Schlitzschraube mit 3/4 in Durchmesser rändelscheibe
• Gehäusestil:
  • [1] Standardgehäuse
  • [2] 10‑32 Bedienfeldmontage Version
  • [6] 2 in Hochauflösungs‑Membrankappe
  • [7] 15/32‑32 Bedienfeldmontage mit 2 in Hochauflösungs‑Membran
• Ausgangsdruckbereiche:
  • [0] 0 bis 5 psig (0,3 bar)
  • [1] 0 bis 10 psig (0,7 bar)
  • [2] 0 bis 20 psig (1,4 bar)
  • [3] 0 bis 30 psig (2,1 bar)
  • [4] 0 bis 40 psig (2,8 bar)
• Gehäusematerialien:
  • Messing
  • [6] Edelstahl 316
• Dichtungs‑ und Membranmaterialien:
  • Buna‑N
  • [V] Fluorkohlenstoff (FKM, Viton®)
  • [E] EPDM
  • [EB] Schwarzes EPDM
  • [H] HNBR
• Reinigungsoptionen:
  • Standardreinigung
  • [I] Instrumentenqualität Reinigung
• Schmieroptionen:
  • Standardschmierung
  • [K] Krytox 240AZ Schmierung

Dokumentation
Durchflusskurven und Leistungsdokumentation für PRD4HP verfügbar (siehe PDF mit Durchflusskurven/Leistungsdaten).

Technische Daten

• Modell: PRD4HP
• Typ: Drei‑Stufen‑Membranregler (non‑relieving)
• Max. Eingangsdruck: 3.000 psi
• Ausgangsdruckbereich: konfigurierbar bis 0–40 psig (Bereiche bis 0–5 psig verfügbar)
• Niederdruckfähigkeit: geeignet zur Regelung um ~0,5 psi
• Anschlüsse: 1/4‑28 Innengewinde Eingang, 10‑32 Innengewinde Ausgang
• Ca. Gewicht: ~85 g (Messing und Edelstahl 303 & 316); +50–60 g mit 2 in Hochauflösungskappe
• Verfügbare Gehäusematerialien: Messing, Edelstahl 316
• Verfügbare Dichtungs/Membranmaterialien: Buna‑N, FKM (Viton®), EPDM, schwarzes EPDM, HNBR
• Erststufen‑Sitz: PEEK für verbesserte Hochtemperatur‑Leistung
• Entwickelt für direkte Zylinder‑ und andere Hochdruckquellen, die Regelung auf niedrigen Drücken erfordern
