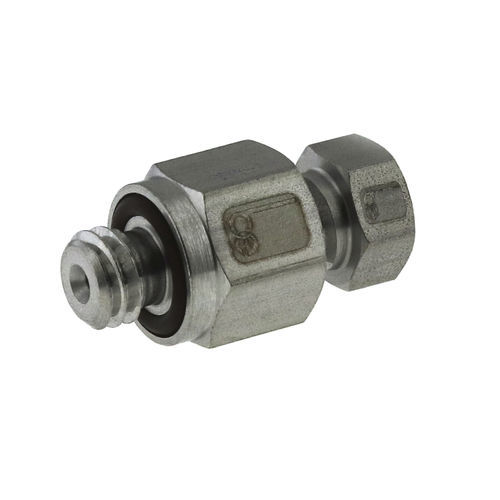

Miniatur-Kompressionsverschraubung mit 10-32 Außengewinde, für 1/16″ OD steife Kunststoff- oder Metallrohre. Sie hat einen 5/16"-Sechskantkörper. Das Modell mit 0,067" Durchgangsbohrung ist so konzipiert, dass Schläuche oder ein Thermoelement mit 1/16" Durchmesser vollständig durch die Verschraubung geführt werden können.
Maximaler Nenndruck: Konfigurationen mit einer 0,067"-Durchgangsbohrung sind für 1.000 psig in vernickeltem Messing und 3.000 psig in Edelstahl ausgelegt, wenn sie mit Hochdruck-Metallrohren verwendet werden. Die Konfiguration mit einer 0,032"-Durchgangsbohrung ist für 8.000 psig ausgelegt, wenn sie mit Hochdruckrohren verwendet wird. Bei der Verwendung von steifen Kunststoffrohren ist der Berstdruck des Rohrs normalerweise der begrenzende Faktor.
Merkmale
Beswick Klemmringverschraubungen bieten die Möglichkeit, bei hohen Drücken und Temperaturen zu arbeiten und gleichzeitig ein kleines Gehäuse beizubehalten.
Die Klemmringverschraubungen von Beswick sorgen für eine leckdichte Schlauchverbindung, während ein eingekapselter O-Ring eine zuverlässige Stirnflächendichtung für Verschraubungen mit Außengewinde gewährleistet.
Einfache Installation ohne Spezialwerkzeug.
Hinweis: "-ENP"-Konfigurationen werden mit stromlos vernickeltem Messinggehäuse und Schraube geliefert. Aderendhülsen werden in Messing geliefert.
---
