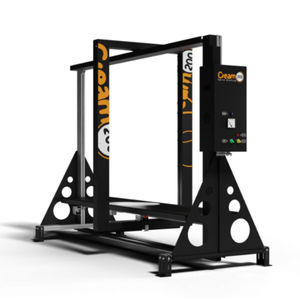

Heißdraht-Schneidemaschine MAMMUT

für EPSfür extrudiertes PolystyrolPlatten

Beschreibung
CNC-Heißdrahtschneider für großformatige Schäume. Die MAMMUT ist zum Schneiden von EPS (expandiertes Polystyrol), XPS (extrudiertes Polystyrol) und Hartschaum mit einer Genauigkeit von +/-0,03 mm ausgelegt. Als direkte Weiterentwicklung des Modells Infinity ist sie modular und erweiterbar; standardmäßiger Schneidbereich X = 3.020 mm × Y = 1.250 mm, erweiterbar auf 4.500 mm oder 6.000 mm mit modularer Struktur. Geeignet für industrielle und handwerkliche Produktionen: 3D-Buchstaben und -Schilder, Dämmplatten, Formen, Fertigteile und großvolumige Bauteile.

Anwendungsbereiche

• Beschilderung und visuelle Kommunikation: präzise Schnitte und Oberflächen
• Bauwesen und Wärmedämmung: Außendämmplatten, Dachplatten, wärmedämmende Monoblöcke, Schalungen
• Dekoration und Bühnenbild: Dekorationselemente und großvolumige Bühnenbilder
• Industrieverpackungen: Isolierboxen, kundenspezifische Schutzverpackungen, Vorformlinge
• Design und Prototyping: konische, verjüngte und standardmäßige Geometrien
• Schwimmbecken und Spas: Vorformlinge, Komponenten und Auskleidungselemente
• Jalousien und Fertigteile: Isolierkästen für Jalousien

MAMMUT-Ausstattung
Erweiterbarer Schneidbereich für Blöcke beliebigen Formats mit vier hydraulisch/pneumatisch arretierbaren Schiebetafeln und Rollen zum Laden großer Polystyrolblöcke. Automatisches, neigbares Drahtspannsystem für konische und verjüngte Formen. Schneiddraht aus Titan verfügbar (0,25–0,50 mm). Mikroprozessorgesteuerte Temperaturregelung sorgt für konstante Drahttemperatur. Verfahrgenauigkeit +/-0,03 mm, Achsgeschwindigkeit bis zu 25 m/min. Bedienoberfläche Nettuno Docker Cam mit 3D-Vorschau und Corel Draw Lizenz; tragbarer Handcontroller für Bedienung aus dem Arbeitsbereich.

Konstruktion und Technik
Stahlstruktur mit abgeflachten und bearbeiteten Profilen für maximale Steifigkeit und Stabilität. Gesamtmaße: 6.500 × 3.500 × 2.000 mm. Antrieb/Übertragung: X-Achse Zahnstange & Ritzel + doppelte Linearführungen; Y-Achse Rollen-Gewindetriebe + doppelte Linearführungen. Bürstenlose Servomotoren mit Absolutwertgebern. Leistungsaufnahme 2 kW / 10 kW je nach Konfiguration.

Optionen

• Verlängerte Schnittlänge: erweiterbare Struktur bis 4.500 mm standardmäßig oder bis 6.000 mm mit modularen Fundamenten
• Vertikaler Drehtisch: optional für radiäre Schnitte und Rotationsgeometrien
• Zusätzliche Konfigurationen und Zubehör: Mehrachsen-Kombinationen, vertikale Rotation, horizontales Drehen, MW für anspruchsvolle Schneidaufgaben

Weitere Informationen
Die MAMMUT verfügt über eine modulare Struktur auf festen Fundamenten und einen automatischen, neigbaren Spannmechanismus, der konische und verjüngte Formen ermöglicht und eine gleichmäßige Schneidleistung bei langen Fahrwegen und großen Formaten gewährleistet. Verarbeitbare Materialien: EPS, XPS und Hartschaum.

Technische Daten

• Gesamtmaße: 6.500 x 3.500 x 2.000 mm
• Schneidbereich: X = 3.020 mm – Y = 1.250 mm (erweiterbar)
• Arbeitstisch: mehrere mobile Platten (Platten mit Marmoroptik und Rollen)
• Schneiddrahtlänge: 1.300 > 4.500 mm (automatische Einstellung)
• Achsgeschwindigkeit: 25 m/min
• Anzahl Achsen: 5 + Vertikalrotation + Horizontalrotation + MW
• Genauigkeit: +/- 0,03 mm
• Drahttyp: Titan (0,25–0,50 mm verfügbar)
• Drahtdurchmesser: 0,20 - 0,60 mm
• Drahtspannung: automatisch (neigbar)
• Temperaturregelung: Mikroprozessor / PC-gesteuert
• Verarbeitung: EPS, XPS, Hartschaum
• Antriebe: bürstenlose Servomotoren mit Absolutwertgeber
• Übertragung: X: Zahnstange + doppelte Linearführungen; Y: Rollspindeln + doppelte Linearführungen
• Handcontroller: enthalten
• Struktur: Stahl mit bearbeiteten Profilen
• Benutzeroberfläche: Nettuno Docker Cam (3D-Vorschau)
• Corel Draw Lizenz: enthalten
• Vertikaler Drehtisch: optional
