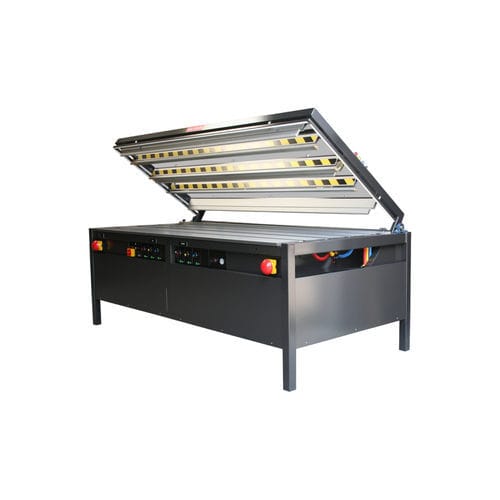

Pneumatische Biegemaschine HRP 220

manuellpedalbetriebenfür PVC-Profile

Beschreibung
Die Thermoplast-Biegemaschine HRP 220 ist ein bodenstehendes Gerät, entwickelt für präzise und reproduzierbare Biegungen an thermoplastischen Platten und Tafeln. Sie eignet sich für Werkstätten und Produktionslinien, die kontrolliertes Biegen von mittelgroßen bis großen Bauteilen benötigen, und bietet konfigurierbare Heizzonen sowie eine modular erweiterbare Konstruktion.

Anwendungen

• Herstellung von Beschilderungen und Displays für Werbung und visuelle Kommunikation
• Acrylmöbel und dekorative Komponenten
• Prototypen und industrielle Modelle für Tests und Designvalidierung
• Produktion von Kunststoffkomponenten für industrielle Anwendungen
• Individuelle und kreative Projekte mittlerer bis großer Größe

Hauptmerkmale

• Biegekapazität bis zu 220 cm Breite (geeignet für mittelgroße bis große Teile)
• Verarbeitbare Materialien: Acryl (PMMA), Polycarbonat (PC), Polystyrol (PS), PVC und andere Thermoplaste
• Präzise und wiederholbare Biegungen durch kontrollierte Erwärmung und Einstellmöglichkeiten
• Temperaturregelung einstellbar (typisch bis 600 °C, abhängig von der Konfiguration)
• Beidseitige Erwärmung (oben und unten) für schnellere Verarbeitung und geringere Materialbeanspruchung
• Pneumatischer Oberrahmen mit einstellbaren Druckstangen zur Vermeidung von Verformungen
• Fußpedal- und Timer-Steuerung für wiederholbare Zyklen
• Modulares Heizprofil-System, intern vorbereitet für Erweiterungen mit mehreren Profilen oder Steuereinheiten
• Hitzebeständige, mehrteilige Arbeitsfläche mit Parallelanschlag (mm/inch)
• Zwei Notausschalter zur Bedienersicherheit

Technische Daten (Zusammenfassung)

• Modelltyp: Bodenmodell
• Biegemethode: Manuell
• Arbeitslänge: 2.200 mm
• Arbeitsdicke: 1 - 12 mm (max. 25 mm, materialabhängig)
• Heizzonen: 1 - 4 unten / 1 - 4 oben
• Temperaturbereich: Einstellbar (typisch bis 600 °C)
• Anschlussspannung: 400 V
• Elektrische Leistung: 2 kW - 8 kW
• Abmessungen (L×B×H): 2.390 × 1.300 × 1.720 mm
• Gewicht: 650 kg
• Abstand zwischen zwei Biegungen: 20 - 1.000 mm

Weitere Informationen
Die Heizprofile lassen sich leicht einsetzen und die Profilkabel sind in der Höhe verstellbar. Die beidseitige Erwärmung der HRP-Serie ermöglicht eine schnellere Bearbeitung der Platten, reduziert Materialspannungen und erlaubt das Biegen dickerer Materialien wie Polycarbonat. Der pneumatische Oberrahmen ist mit einstellbaren Druckstangen ausgestattet, die die Platten fixieren und Verformungen verhindern. Die Bewegung des Oberrahmens wird über Fußpedal und Timer gesteuert. Die Arbeitsfläche ist hitzebeständig und besteht aus mehreren verstellbaren Paneelen; ein Parallelanschlag mit Millimeter- und Zollanzeige ist vorhanden. Die modulare Bauweise erlaubt eine einfache Erweiterung mit zusätzlichen Heizprofilen oder Steuereinheiten. Die Maschine verfügt über zwei Notausschalter.

Technische Merkmale HRP 220

• Modell: HRP 220
• Modelltyp: Bodenmodell
• Biegemethode: Manuell
• Biegelinien: Mehrere Linien
• Heizmethode: Unten und oben (beidseitig)
• Unterheizung: 1 - 4
• Oberheizung: 1 - 4
• Modular erweiterbar: Ja (intern vorbereitet für Erweiterung mit mehreren Heizprofilen / Steuergeräten)
• Konstruktion: 1 bis 4 untere Reihen / 1 bis 4 obere Reihen
• Arbeitslänge: 2.200 mm
• Arbeitsdicke: 1 - 12 mm (max. 25 mm)
• Anschlussspannung: 400 V
• Elektrische Leistung: 2 kW - 8 kW
• Abmessungen (L×B×H): 2.390 × 1.300 × 1.720 mm
• Gewicht: 650 kg
• Abstand zwischen Biegungen: 20 - 1.000 mm
• Sicherheit/Bedienung: Pneumatischer Oberrahmen mit einstellbaren Druckstangen, Fußpedal und Timer, zwei Notausschalter
