Schraubenkompressor KOMPBERG® BSDKF11

Luftmit Elektromotorstationär

Produktinformation

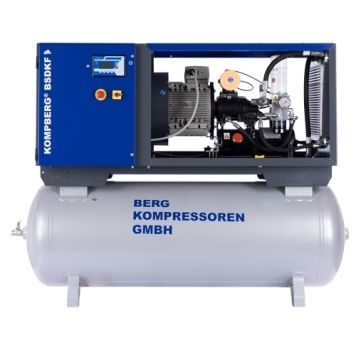

Stationärer Direktantriebs-Schraubenkompressor KOMPBERG® BSDKF11 (Nennmotorleistung 11 kW). Geräte ab 11 kW werden mit einer Stahlhaube geliefert, die als Schalldämpfer dient und den Kühlluftstrom lenkt, um Wärme vom Kompressor abzutransportieren. Die Haube ermöglicht einfachen Anschluss an Rohrleitungen und uneingeschränkten Servicezugang. Als Luftend ist der BERG B 100 mit Niedrigdrehzahl-Auslegung vorgesehen, wodurch Lärm und Vibrationen reduziert werden.

Highlights / Vorteile

• Direktantriebskonfiguration für reduzierten Wartungsaufwand
• Stahlhaube als Schalldämpfer und Kühlluftkanal (einfacher Kanalanschluss)
• Niedriger Schalldruckpegel: 64–70 dB(A) und geringe Vibrationen durch Niedrigdrehzahl-Design
• BERG B 100 Luftend für stationären Einsatz
• Einfacher Servicezugang und standardisierte Auslassverbindung (G 3/4")
• Optimierter Kühlluftstrom zum Schutz vor Überhitzung

Technische Daten (Tabelle)
Modell: BSDKF 11
Betriebsüberdruck [bar] min–max: 6 - 10
Förderleistung min–max [m3/min] [6 bar]: 0.6 - 1.8
Förderleistung min–max [m3/min] [7 bar]: 0.6 - 1.6
Förderleistung min–max [m3/min] [8 bar]: 0.6 - 1.4
Förderleistung min–max [m3/min] [9 bar]: 0.6 - 1.2
Förderleistung min–max [m3/min] [10 bar]: 0.5 - 1.1
Umgebungstemperatur: +5°C … +40°C
Spannung / Frequenz: 400 V / 50 Hz
Air end: BERG B 100
Schallpegel [dB(A)]: 64 - 70
Schutzart Elektromotor: IP 55‑F
Gewicht (mit eingebautem Behälter) [kg]: 410
Abmessungen (L x B x H) mit Behälter [mm]: 1995 x 764 x 771
Nennmotorleistung [kW]: 11
Nennstrom [A]: 18,2
Ölfüllung [l]: 6
Ölgehalt in Druckluft [mg/m3]: 2 - 4
Drehzahl Elektromotor [min‑1]: Min RPM 1.030 (10.0 bar) / Max RPM 3.000 (6.0 bar)
Behälter [l]: 270
Ausgang: G 3/4"

Downloads

• Technische Daten Stationary Screw Compressor KOMPBERG® BSDKF11 (PDF)
• Betriebs‑ und Wartungshandbuch KOMPBERG® BSDKF11 (PDF)
• Bedienungsanleitung VLT® Midi Drive FC 280 (PDF)
• Ersatzteile und Wartungskit - KOMPBERG® BSDKF11 (PDF)

Technische Spezifikationen

• Modell: KOMPBERG® BSDKF11
• Nennmotorleistung: 11 kW
• Betriebsdruckbereich: 6–10 bar
• Förderleistung je nach Druck: 0.6–1.8 m3/min (6 bar) bis 0.5–1.1 m3/min (10 bar)
• Umgebungstemperatur Betriebsbereich: +5°C bis +40°C
• Spannung / Frequenz: 400 V / 50 Hz
• Air end: BERG B 100 (Niedrigdrehzahl‑Auslegung)
• Schallpegel: 64–70 dB(A)
• Motorschutz: IP 55‑F
• Nennstrom: 18,2 A
• Ölvolumen: 6 l
• Ölgehalt in Druckluft: 2–4 mg/m3
• Drehzahlbereich Motor: Min 1.030 min‑1 (10.0 bar) – Max 3.000 min‑1 (6.0 bar)
• Behälter (montiert): 270 l
• Gewicht (mit Behälter): 410 kg (Tabelle) — Seitenmetadaten können 420 kg zeigen
• Abmessungen (L x B x H) mit Behälter: 1995 x 764 x 771 mm
• Auslassanschluss: G 3/4"
