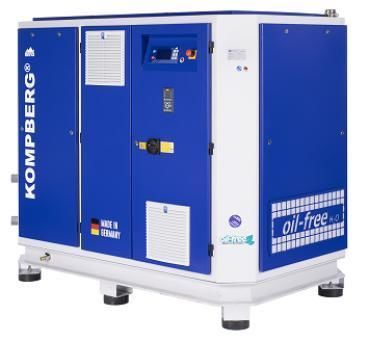

Schraubenkompressor KOMPBERG® ZWF 40

Luftelektrischstationär

Produktinformationen
Die Konstruktion der KOMPBERG® ZWF-Kompressoren gewährleistet einfachen Zugang zu allen wartungsrelevanten Komponenten. Seitliche Abdeckungen sind abnehmbar, um vollständigen Zugang zu Prüf- und Wartungspunkten zu ermöglichen. Die Wartungskosten werden durch die geringe Anzahl beweglicher Teile und das Direktantriebskonzept reduziert.

Hauptvorteile

• Höherer freier Luftstrom durch Direktantrieb
• Mehr Flexibilität dank innovativem Kühlkonzept
• Kompakte Stellfläche
• Druckbereich: 6–13 bar

Technische Daten (Auszug)
Ölfreier wasserinjektierter Schraubenkompressor — ZWF 40
Überdruck [bar] : 6 / 8 / 10 / 13
Förderleistung [m3/min] [6 bar] : 1.75 - 6.30
Förderleistung [m3/min] [8 bar] : 2.00 - 6.00
Förderleistung [m3/min] [10 bar] : 2.20 - 5.40
Förderleistung [m3/min] [13 bar] : 2.70 - 4.80
Abmessungen (LxBxH) [mm] : 2182 x 942 x 1850
Anschluss Druckluft : G 1 1/2
Gewicht [kg] : 1070
Umgebungstemperatur [°C] : +5 ÷ +40
Kühlwasserbedarf [m3/h] : 12.000
Temperatur Anlagenausgang über Wasser [K] : 15
Schallpegel L [dB(a)] : 74
Nennleistung [kW] : 40
Wasserinhalt [l] : 30
Spannung [V] : 380 - 440
Empfohlene Zuleitungsquerschnitt [mm²] : 35
Sicherung [A] : 100

Zusätzliche Informationen
Gerät als ölfreier, wasserinjektierter Schraubenkompressor präsentiert, mit optimiertem Wartungszugang durch abnehmbare Abdeckungen und reduziertem Anteil beweglicher Teile. Der Direktantrieb steigert die freie Luftleistung und verringert die Stellfläche. Verfügbare Druckstufen: 6, 8, 10, 13 bar.

Technische Spezifikationen

• Marke: KOMPBERG®
• Modell: KOMPBERG® ZWF 40
• Druckbereich: 6 / 8 / 10 / 13 bar
• Fördermengen: 1.75–6.30 m3/min (6 bar); 2.00–6.00 m3/min (8 bar); 2.20–5.40 m3/min (10 bar); 2.70–4.80 m3/min (13 bar)
• Nennmotorleistung: 40 kW
• Abmessungen (L x B x H): 2182 x 942 x 1850 mm
• Gewicht: 1070 kg
• Anschluss Druckluft: G 1 1/2
• Kühlwasserdurchsatz (100% Wasser): 12.000 m3/h
• Betriebstemperaturbereich: +5 bis +40 °C
• Schallpegel: 74 dB(A)
• Spannung: 380–440 V
• Empfohlenes Zuleitungskabel: 35 mm²
• Empfohlene Sicherung: 100 A
