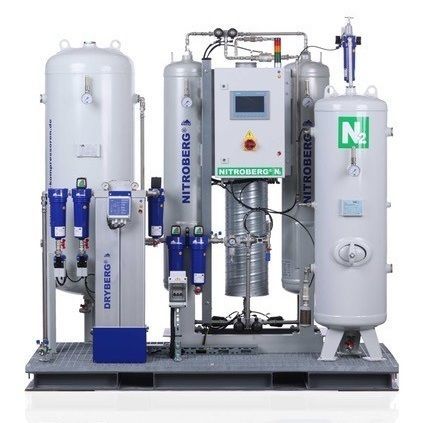

Rein-Stickstoffgenerator NITROBERG®500

trockenlaufendIndustriefür die Halbleiterindustrie

Produktinformationen

• Skid-Ausführung Stickstoffgenerator NITROBERG®500 mit integrierten Reinheits- und Drucksensoren
• Luftbehälter 150 L mit Kondensatableitung
• Stickstoffbehälter 90 L mit Zubehör
• Druckluftfilterlinie ISO 8573-1 Klasse 1.-.1 (PUREBERG® F02 WW Wasserabscheider, PUREBERG® Z 02 ölfreies Paket)
• Trockneroptionen: Kühltrockner DRYBERG® RF02 oder Adsorptionstrockner DRYBERG® AD30
• Metall-Skidrahmen mit Rohrleitungen und elektrischer Verkabelung (2x1)
• Optionaler stationärer Schraubenkompressor KOMPBERG® BSDK5/7 (2x1)

Installation und Dokumentation
Die Anlage wird vormontiert auf einem gemeinsamen Metall-Skid geliefert, um Montage und Anschluss vor Ort zu vereinfachen. Das Standarddokumentationspaket enthält: Montage-Layout-Zeichnung, P&ID (R&I)-Schema, Anlagbeschreibung, Liste elektrischer/elektronischer Verbraucher, Betriebs- und Wartungshandbuch, Ersatz- und Verschleißteilliste, Schaltpläne, Klemmenpläne, Funktionszeichnung und Materialnachweise. Zusatzdokumentation auf Anfrage möglich.

Anwendungen / Einsatzfälle

• LC/MS (Massenspektrometrie): Vor-Ort-Stickstoffversorgung zur Lösungsmittelabscheidung, für Ionisationsquellen (Electrospray, atmosphärische Druckionisation) und als Vorhanggas.
• Elektronikfertigung: Inertisierung bei Löten, Reflow, Wellenlöten, Pick-and-Place und Beschichtungsprozessen zur Vermeidung von Oxidation und Kontamination.
• Lebensmittel & Getränke: Verpackung in modifizierter Atmosphäre (MAP), Inertisierung von Verpackungen und Spülungen zur Verlängerung der Haltbarkeit.
• Chemie, Pharma, Automotive, Stahl, Halbleiter und weitere industrielle Prozesse, die kontrolliertes, sauberes Stickstoffgas erfordern.

Zertifizierungen, Normen, Vorschriften
Alle Arbeiten, Materialien und Geräte entsprechen den geltenden Vorschriften und Normen der Bundesrepublik Deutschland. Übliche Referenzen: DIN-Normen, VDI/VDE-Regelwerke, IEC-Normen, UVV. Weitere Standards (z. B. ASME, ATEX, GL, BV) sind nach Vereinbarung umsetzbar.

Technische Merkmale / Spezifikationen

• Modell: NITROBERG®500
• Hersteller: BERG Kompressoren GmbH
• Produktnummer / SKU: 1020222550
• Gewicht (ca.): 542 kg
• Integrierter Luftbehälter: 150 L (mit Kondensatablass)
• Stickstoffbehälter: 90 L (inkl. Zubehör)
• Druckluftaufbereitung: Filterlinie ISO 8573-1 Klasse 1.-.1
• Trockneroptionen: DRYBERG® RF02 (Kühltrockner) oder DRYBERG® AD30 (Adsorptionstrockner)
• Skid-Aufbau: Metallrahmen, skid-montiert, Rohrleitungen und Verkabelung inklusive (2x1)
• Optional: KOMPBERG® BSDK5/7 Schraubenkompressor
• Preis (Netto): 28.700,00 EUR
