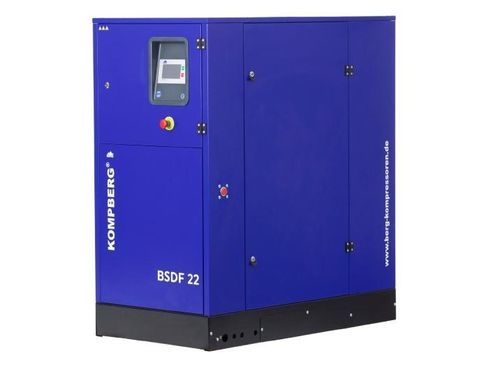

Schraubenkompressor KOMPBERG® BSDF22

Luftmit ElektromotorIndustrie

Produktübersicht
Schraubenkompressor KOMPBERG® BSDF22 — 22 kW Direktantrieb für industrielle Druckluftanwendungen. Der BERG Master Controller (RC / RC-S) ist optional erhältlich für Gruppensteuerung, Duplizierung des Bedienfeldes auf PC/Mobilgerät und Fernüberwachung.

BERG Master Controller (RC / RC-S) — Hauptfunktionen

• Steuerung des Start-/Stop-Systems der Kompressoren in einem gemeinsamen Druckluftnetz
• Überwachung und Sicherstellung des korrekten Systemdrucks
• Optimale Lastverteilung zwischen den Kompressoren
• Auswahl des führenden Kompressors
• Einstellung der Druckstart-/stopp-Schwellen und Eingabe der Regelparameter
• Sammlung und Verarbeitung von Informationen aus dem überwachten System und Signalisierung (RC-S)
• Fernüberwachung via Webschnittstelle und Modbus TCP (Modbus RTU über RS485 optional) (RC-S)

Gruppensteuerungsmodi
Die Steuerung der Kompressorgruppe kann im Sequenz- oder Kaskadenmodus betrieben werden. Die Sequenzsteuerung eignet sich für Kompressoren vergleichbarer Größe zur Ausgleichung der Laufzeiten. Die Kaskadensteuerung ist für Maschinen unterschiedlicher Größe vorgesehen, wobei eine Einheit kontinuierlich läuft und weitere bei Spitzenbedarf zugeschaltet werden.

Verfügbarkeit
Lieferzeit: ca. 6–7 Wochen.

Technische Daten (Auszug)
Schraubenkompressor: BSDF 22
Betriebsüberdruck [bar] — Optionen: 7,5 / 10 / 13
Fördermenge [m3/min] bei 7,5 bar: 0,9 – 3,7
Fördermenge [m3/min] bei 10 bar: 0,9 – 3,1
Abmessungen (LxBxH) [mm]: 720 x 1300 x 1460
Druckluftanschluss: G 3/4
Gewicht: 520 kg (Technische Daten); 570 kg (deklarierte Metadaten)
Umgebungstemperatur [°C]: +5 bis +40
Kühlluftbedarf [m³/h]: 3500
Druckluft-Auslasstemperatur: ca. +10 °C über Umgebungstemperatur
Schalldruckpegel L [dB(A)]: 70
Antriebsart: Direktantrieb (1:1)
Nennmotorleistung [kW]: 22
Motor-Effizienzklasse: IE3
Motorschutzart: IP 55
Versorgungsspannung [V]: 400/3/50
Empfohlener Leitungsquerschnitt [mm²]: 3x16 + PE
Schutzsicherung [A]: 63

Dokumentation / zugehörige Unterlagen

• Technische Daten Schraubenkompressor KOMPBERG® BSDF22 (Datenblatt)
• Ersatzteilliste und Wartungskit KOMPBERG® BSDF22
• Betriebs- und Wartungshandbuch Schraubenkompressoren (KOMPBERG-Serie)
• 22 kW Technische Daten (BSDF PDF)

Merkmale / Spezifikationen

• Modell: KOMPBERG® BSDF22
• Nennmotorleistung: 22 kW
• Motor-Effizienzklasse: IE3
• Spannung / Phasen / Frequenz: 400 V / 3 / 50 Hz
• Antriebsart: Direktantrieb
• Betriebstemperaturbereich: +5 °C bis +40 °C
• Kühlluftbedarf: 3500 m³/h
• Auslasstemperatur Druckluft: ca. +10 °C über Umgebung
• Geräuschpegel: 70 dB(A)
• Druckluftanschluss: G 3/4
• Abmessungen (L x B x H): 720 x 1300 x 1460 mm
• Gewicht: 520 kg (Technische Daten); 570 kg (deklar.)
• Verfügbare Überdruck-Optionen: 7,5 / 10 / 13 bar
• Förderbereich: 7,5 bar: 0,9–3,7 m3/min; 10 bar: 0,9–3,1 m3/min
• Empfohlene Zuleitung: 3x16 + PE; Sicherung: 63 A
