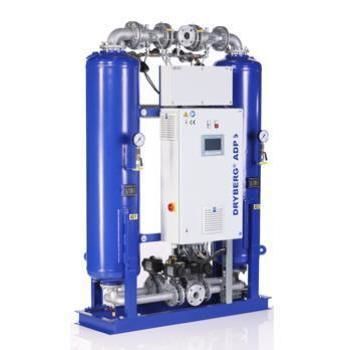

Drucklufttrockner durch Adsorption mit Wärme DRYBERG® ADP

durch Adsorptiondurch AdsorptionZwei-Stufen

Übersicht
Ein warm regenerierender Adsorptionstrockner, wie die DRYBERG® ADP-Serie, ist ein hocheffizienter Luftentfeuchter für Druckluftanlagen, der Feuchtigkeit mittels Adsorption entfernt. ADP-Trockner sind besonders geeignet für Anwendungen, die extrem trockene Luft benötigen. Die Systeme garantieren hohe Luftqualität und sind ideal für anspruchsvolle industrielle Prozesse.

Funktionsprinzip
Die ADP-Trockner arbeiten mit zwei Trockenmittelsäulen im Wechselbetrieb: Während in der einen Säule die Druckluft adsorbiert wird, regeneriert die andere Säule. Die Regeneration erfolgt durch erwärmte Gebläseluft (Warmregeneration). ADP-Systeme sind als Zero-Purge-Trockner ausgeführt und benötigen keine Spülluft aus dem Produktluftstrom, wodurch Spülverluste entfallen und die Effizienz steigt.

Hauptmerkmale

• Zwei-Wege-Adsorptionssystem mit kontinuierlichem Wechselbetrieb
• Warmregeneration mittels Heizung und Gebläse
• Zero Purge (kein Spülverlust aus der Produktluft)
• Robuste Konstruktion mit Ventilen, Manometern, LCD-Regler
• Modulares Baukastenprinzip zur Anpassung an kundenspezifische Anforderungen
• Hergestellt in Deutschland, Komponenten führender deutscher/europäischer Hersteller

Anwendungen und Branchen

• Lebensmittelproduktion (z. B. Absacken hygroskopischer Lebensmittel)
• Pharma- und Medizinbereich (atmungsaktive/medizinische Luft)
• Optische Messtechnik und Messanlagen
• Abfüllanlagen, Verpackungstechnik
• Industrielle Prozesse mit hohen Anforderungen an niedrige Drucktaupunkte

Vorteile

• Extrem niedrige erreichbare Drucktaupunkte (für maximale Luftreinheit)
• Energieeffiziente Regeneration durch Nutzung externer Wärmequellen
• Hohe Betriebssicherheit und lange Lebensdauer
• Reduzierung von Stillstandszeiten durch kontinuierlichen Betrieb
• Anpassbar an unterschiedliche industrielle Anforderungen

Technische Beschreibung / Betriebsablauf
Vorbehandelte Druckluft durchströmt während der Adsorptionsphase das Trockenmittel von unten nach oben; bei Sättigung erfolgt Umschaltung auf den regenerierten Behälter. Die Regeneration erfolgt mit von einem Gebläse geförderter und durch eine Heizung erwärmter Umgebungsluft im Gegenstrom. Nach Desorption kühlt die Gebläseluft ab und entweicht feuchtigkeitsgesättigt als Abluft. Anschließend erfolgt ein Kühlprozess, bei dem ein kleiner Strom getrockneter Druckluft die Wärme aus dem Trockenmittel aufnimmt.

Technische Daten (Tabelle)
Typ | Anschluss | Leistung (Nm3/h) | Gebläseleistung (kW) | Heizleistung (kW) | Abmessungen A x B x C (mm) | Gewicht (kg)
ADP 400 | DN50 | 400 | 1.3 | 3.5 | 1750 x 1030 x 2260 | 1200
ADP 700 | DN50 | 700 | 1.6 | 7 | 1860 x 1180 x 2310 | 1400
ADP 1000 | DN80 | 1000 | 1.6 | 8 | 1920 x 1280 x 2390 | 1500
ADP 1400 | DN80 | 1400 | 1.6 | 10 | 1920 x 1320 x 2420 | 1900
ADP 1700 | DN80 | 1700 | 4 | 14 | 2120 x 1450 x 2480 | 2300
ADP 2000 | DN80 | 2000 | 4 | 17 | 2180 x 1480 x 2550 | 2800
ADP 2500 | DN100 | 2500 | 7.5 | 22 | 2400 x 1520 x 2640 | 3400
ADP 3000 | DN100 | 3000 | 8.5 | 26 | 2400 x 1540 x 2630 | 3600
ADP 3500 | DN100 | 3500 | 8.5 | 32 | 2750 x 1900 x 2790 | 4000
ADP 4000 | DN150 | 4000 | 8.5 | 35 | 2800 x 1990 x 2890 | 4800
ADP 5000 | DN150 | 5000 | 15 | 45 | 2910 x 2040 x 2870 | 5600
ADP 6000 | DN150 | 6000 | 15 | 56 | 3400 x 2350 x 3000 | 6300
ADP 7000 | DN150 | 7000 | - | - | 3500 x 2280 x 3000 | 7200
ADP 8200 | DN150 | 8200 | - | - | 3600 x 2500 x 3100 | 8000
ADP 9500 | DN200 | 9500 | - | - | 3800 x 2600 x 3300 | 9000

Caractéristiques / spécifications techniques

• Serie: DRYBERG® ADP (warm regenerierend, Zero Purge)
• Funktionsprinzip: Zwei Säulen, abwechselnde Adsorption/Regeneration
• Regeneration: Gebläseluft + Heizung (Warmregeneration)
• Steuerung: moderne SPS-/Regelungssysteme (optionale Touchpanel-Steuerung bei bestimmten Modellen)
• Anschlussgrößen: DN50 bis DN200 je nach Modell
• Leistungsbereich: ca. 400 bis 9500 Nm3/h (Modellauswahl in Tabelle)
• Ausführungen: modular, kundenspezifisch anpassbar, Plug-and-Play-Installation möglich
• Typische Zusatzoptionen: Taupunktkontrolle, Isolierung, erweiterte SPS-/Kommunikationsschnittstellen
