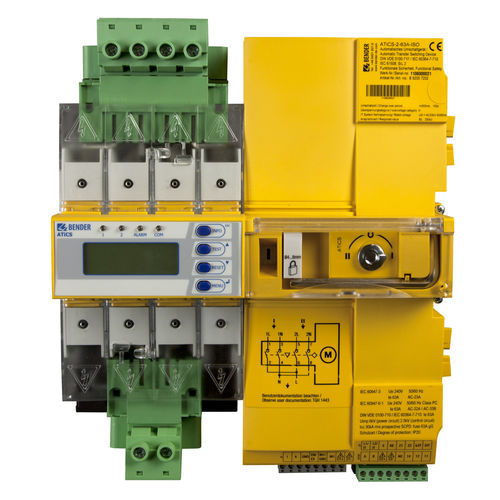

Manueller Umschalter ATICS®-…-ISO

für DIN-Schienekompakt

Kurzbeschreibung
Die Umschaltgeräte ATICS®-…-ISO führen die Umschaltung zwischen zwei unabhängigen Zuleitungen durch und überwachen ungeerdete (IT) Stromversorgungen. Leistungs- und Steuerelektronik sind in einem flachen, kompakten Gehäuse integriert, wodurch Platz im Schaltschrank gespart und der Verdrahtungsaufwand reduziert wird. Die Auslegung entspricht den Anforderungen der Funktionalen Sicherheit (SIL 2).

Wesentliche Merkmale

• Integrierter Lasttrennschalter und IT-System-Überwachung in einem Gerät
• Konstruktion für Sicherheitsstromversorgungen mit Funktionaler Sicherheit SIL 2 (EN 61508)
• Flaches, kompaktes Gehäuse zur Montage im Schaltschrank
• Steckverbinder an allen Leitungen und optionaler Bypass-Schalter für Prüfung und Austausch ohne Spannungsunterbrechung
• Handbetätigung am Gerät und mechanische Verriegelung
• Kommunikations- und Parametrieroptionen für Überwachung und Konfiguration

Installation und Inbetriebnahme

• Platzsparendes Design erleichtert Retrofit und Neuinstallation
• Reduzierter Verdrahtungsaufwand und schnellere Inbetriebnahme

Sicherer Betrieb

• Robuste Lasttrennschalterkontakte
• Mechanische Verriegelung und lokale Handbetätigung
• Zertifiziert nach EN 61508 SIL 2 (TÜV SÜD)

Unterbrechungsfreie Wartung

• Steckanschlüsse und optionaler Bypass-Schalter ermöglichen Tests und Wartung ohne Unterbrechung der Versorgung

Anwendungen

• Geeignet für sicherheitskritische Umgebungen wie medizinische Bereiche Gruppe 2 (OP-Säle, Intensivstationen), in denen redundante Zuleitungen und IT-System-Überwachung die Betriebssicherheit und Verfügbarkeit erhöhen.

Varianten (Auszug)
Typ | Bemessungsbetriebsstrom I_e | Bemessungsbetriebsspannung U_e | Art.-Nr.
ATICS-2-63A-ISO | AC 63 A | AC 240 V | B92057202
ATICS-2-63A-ISO-ES* | AC 63 A | AC 240 V | B92057206
ATICS-2-63A-ISO-400 | AC 63 A | AC 415 V | B92057204
ATICS-2-80A-ISO | AC 80 A | AC 240 V | B92057203
ATICS-2-80A-ISO-ES* | AC 80 A | AC 240 V | B92057207
ATICS-2-80A-ISO-400 | AC 80 A | AC 415 V | B92057205

Optionales Zubehör
Typ | Bezeichnung | Art.-Nr.
STW2 | Messstromwandler (Laststromüberwachung IT-System), I_e: AC 50 A | B942709
STW3 | Messstromwandler (Kurzschlussüberwachung) für ATICS® < 100 A; I_e: AC 100 A | B98021000
SWL-100A | Messstromwandler (Laststromüberwachung IT-System), I_e: AC 100 A | B98021002
ATICS-BP-2-63A-SET | Bypass-Schalter-Set (Ie: AC 63 A) mit Bypass-Schalter, Hilfskontakt, Brücke, Abdeckung, LEDs für Hutschienenmontage | B92057252
ATICS-BP-2-80A-SET | Bypass-Schalter-Set (Ie: AC 80 A) mit Bypass-Schalter, Hilfskontakt, Brücke, Abdeckung, LEDs für Hutschienenmontage | B92057253
EDS151 | Isolationsfehlersuchgerät | B91080101
ESS3680 | Transformator 3,68 kVA, AC 400 V / 230 V | B924744
ATICS-ES | Energiespeicher für ATICS-2-63A-ISO-ES und ATICS-2-80A-ISO-ES | B72057255
AN412 | Netzgerät DC 12 V für Energiespeicher ATICS-ES | B924150

Technische Daten / Spezifikationen

• Funktionale Sicherheit: SIL 2 (Auslegung und Zertifizierung nach EN 61508)
• Zertifizierung: TÜV SÜD nach EN 61508 SIL 2 und DIN VDE 0100-710
• Integrierte Umschaltfunktionen und IT-System-Überwachung
• Flaches, kompaktes Gehäuse für Schaltschrankmontage
• Steckanschlüsse und optionaler Bypass für Wartung ohne Unterbrechung
• Manuelle lokale Bedienung, mechanische Verriegelung und robuste Kontakte
• Bemessungsströme: 63 A und 80 A; Betriebsleitungen: 240 V und 415 V
• Optionale Messwandler, Bypass-Sets, Isolationsfehlersuchgerät und Energiespeicher verfügbar
