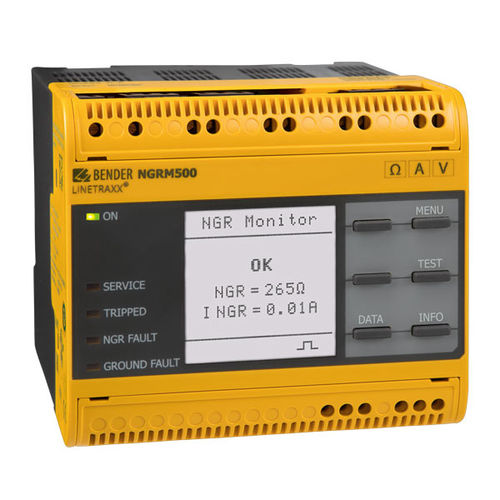

Erdungswiderstands-Überwachungssystem LINETRAXX® NGRM500

Messfür EnergieversorgungsnetzEthernet

Der NGRM500 ist ausschließlich für den Einsatz in hochohmig geerdeten Systemen bestimmt. In diesen Systemen überwacht der NGRM500: • den Strom über den Erdungswiderstand (NGR), • die Spannung zwischen Sternpunkt des Transformators und Erde (Spannungsabfall über den Erdungswiderstand (NGR)), • den Zustand des Erdungswiderstandes (NGR). Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen. • Bestimmung RNGR mit passivem und aktivem Messverfahren • Kontinuierliche Überwachung des RNGR auch bei abgeschalteter Anlage möglich; • Warnung oder Abschalten bei Erdschluss-Fehler • Überwachung des Stromes INGR • Überwachung der Spannung UNGR • Kommunikation Ethernet • Web-Server • Sprachauswahl (Deutsch, Englisch GB und US, Spanisch, Französisch) • Prüftaste (intern, extern) mit/ohne Auslösung • FFT-Analyse der Messsignale • Pulser für manuelle Erdschlusssuche • Relais zur Erkennung eines Erdschlussfehlers und Widerstandsfehlers • Relais zur Abschaltung der Anlage nach einer einstellbaren Zeit • Kombinierbar mit RCMS… zur automatisch gesteuerten Abschaltung von Versorgungsabgängen (Feeder) • Grafische Benutzerschnittstelle • Integriertes Weitbereichsnetzteil zum Betrieb des NGR-Monitors • Einsatz bis 2000 m über NN • Fehler-/Historienspeicher • Analoge Schnittstelle zur Messwertverarbeitung (0…10 V, 4…20 mA, Parameter auswählbar) • Passwortschutz • Auslösung auf RMS, Grundschwingungssignal oder Harmonische • Erfassung von AC- und DC-Fehlern
