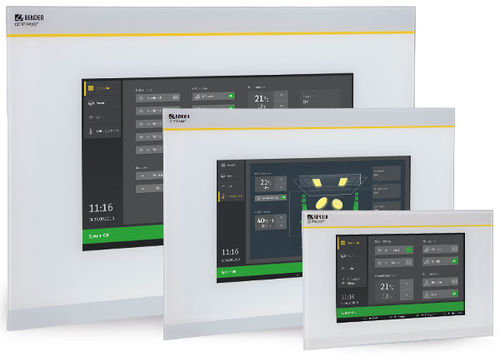

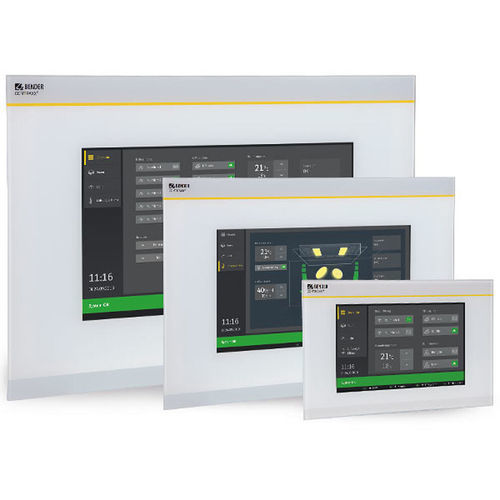

Terminal mit Touchscreen COMTRA ® CP9 series

einbaufähigIP54ohne Lüfter

Kurzbeschreibung
Bedien- und Meldepanels geben visuelle und akustische Alarme aus und wandeln Systemdaten in klare Bedienanweisungen um. Die Serie COMTRAXX® CP9xx ist ein berührungssensitives Bedienpanel für medizinische Bereiche, industrielle Anwendungen und zweckgebundene Gebäude mit grafischer Statusanzeige und Integrationsmöglichkeiten.

Wesentliche Vorteile

• Berührungssensitive Überwachungs- und Steuerzentrale
• Einfache Integration von Bender- und Fremdkomponenten
• Displaygrößen: 7", 15,6", 24" mit gehärtetem, entspiegeltem Glas
• Frontschutz IP54 — leicht zu reinigen und zu desinfizieren
• Schraubenlose Frontplatte und lüfterloser, geräuschloser Betrieb
• Grafische Integration von Gebäudeplänen und statusanzeige in Fotoqualität
• Einfache Nachrüstung und Erweiterung mit minimalen Serviceunterbrechungen
• PoE-Option für CP907

Anwendungen

• Überwachung, Bedienung und Anzeige von Medical Isolated Power Systems (IPS)
• Versorgungsanlagen für medizinische Gase
• Raumlufttechnische Anlagen
• Raum- und OP-Beleuchtung
• Spezialstromversorgungssysteme (BSV / UPS)
• Integration mit Systemen verschiedener Hersteller

Varianten (komplette Geräte)
Typ | Displaygröße | Versorgung | Geräteabmessungen (B x H x T) | Gewicht | Displayeinheit (Glas, gehärtet) | Art.-Nr.*
CP907 | 7" (17,6 cm) | DC 24 V, < 15 W (PoE möglich) | 226 x 144 x 78 mm | 1,1 kg | weiß | B95061080
CP907 (ohne UP-Gehäuse) | 7" (17,6 cm) | DC 24 V, < 15 W (PoE möglich) | 226 x 144 x 78 mm | 0,9 kg | weiß | B95061093
CP915 | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | weiß | B95061081
CP915 (grau) | 15,6" (38,6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6,1 kg | grau | B95061085
CP924 | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | weiß | B95061083
CP924 (grau) | 24" (61,0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9,1 kg | grau | B95061084

Einzelkomponenten
Geräteserie | Typ | Art.-Nr.*
CP907 | Unterputzgehäuse | B95100140
CP915 | Displayeinheit weiß / Displayeinheit grau | B95061112 / B95061113
CP924 | Displayeinheit weiß / Displayeinheit grau | B95061115 / B95061116

Optionales Zubehör

• CP907 Aufputzgehäuse — Art.-Nr. B95061915
• CP9xx Ersatz-Steckerkit — Art.-Nr. B95061910
• CP9xx Saugheber (zum Entfernen des Displays; CP915 und CP924) — Art.-Nr. B95061911

Lieferumfang
Displayeinheit, UP-Gehäuse inkl. Montageplatte mit Elektronik, CP9xx Anschlusskabel und Steckerkit.

Technische Daten

• Displaygrößen: 7", 15,6", 24"
• Frontglas: gehärtet, entspiegelt
• Schutzart Front: IP54
• Betrieb: berührungssensitive Bedienoberfläche mit klarer Menüstruktur und interaktiven Bildern
• Akustische und visuelle Alarmmeldungen
• Lüfterloser, geräuschloser Betrieb
• Integrationsmöglichkeiten: grafische Gebäudepläne und externe Untergewerke (z. B. Ladesäulen, Interkom)
• Leistungsaufnahme: CP907 — DC 24 V, <15 W (PoE möglich); CP915 — AC 100…240 V, <30 W; CP924 — AC 100…240 V, <55 W
• Abmessungen / Gewicht: siehe Varianten
