Energieverbrauch-Leistungsmessgerät LINETRAXX® PEM353

Frequenzmessermit Qualitätsanalysator für Spektrum und LeistungBlindleistung

Produktüberblick

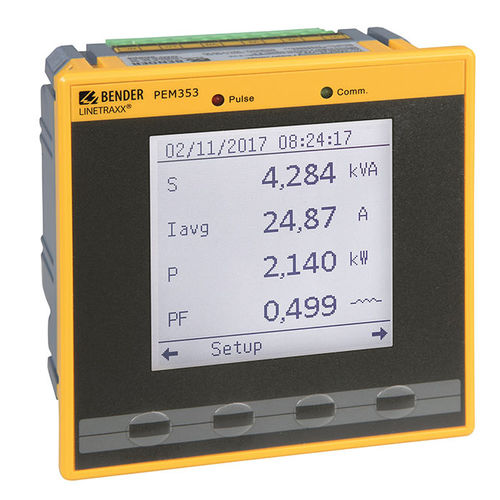

Das LINETRAXX® PEM353 ist ein digitales Universalmessgerät zur Erfassung, Anzeige und Bereitstellung elektrischer Messgrößen über eine Kommunikationsschnittstelle. Es erfasst Spannungen, Ströme, Leistungen und Energie und bewertet die Spannungsqualität (THD sowie einzelne Oberschwingungen bis zur 31. Ordnung). Einsetzbar in 2-, 3- und 4‑Leiter‑Netzen sowie in TN, TT und IT. Standardmaße für Fronttafeleinbau: 96 x 96 mm.

Merkmale / Funktionen

• Umfangreiche Messgrößen: Spannungen, Ströme, Leistungen, Energie, Oberschwingungen, Unsymmetrien, Winkel, THD/TDD, k‑Faktor, Scheitelfaktor
• Power Quality Monitoring und Grenzwertüberwachung (Setpoints) mit Alarmweiterschaltung
• Energie‑ und Leistungsmessung mit Speicherfunktionen und Tarifsystem (bis zu 8 Tarife)
• Konfigurierbare Startseite mit 4 Messgrößen
• N‑Leiter Messung und Überwachung (PEM353‑N)

Messgrößen Details

• Strangspannungen UL1, UL2, UL3 und Summe (V)
• Außenleiterspannungen UL1L2, UL2L3, UL3L1 und Summe (V)
• Strangströme I1, I2, I3 und Summe (A); Neutralleiterstrom In (berechnet) und I4 gemessen bei PEM353‑N
• Reststrom Ir (berechnet, PEM353‑N)
• Frequenz f (Hz)
• Leistung je Strang und gesamt: P (kW), Q (kvar), S (kVA)
• Verschiebungsfaktor cos(φ), Leistungsfaktor λ, Phasenwinkel (°)
• Spannungs-/Stromunsymmetrie (%)
• Oberschwingungen/Verzerrung: THD/TOHD/TEHD für U und I; Einzelschwingungen bis zur 31. Ordnung; TDD für I
• k‑Faktor und Scheitelfaktor für Ströme

Energiezähler

• Genauigkeitsklasse Wirkenergie nach IEC 62053‑22: 0,5 S
• LED (Impuls) für Wirkarbeit/Blindarbeit
• 2 Pulsausgänge (PEM353‑P)
• Gesamt- und Phasenzählung: Bezug/Export, Netto und Total je Wirkarbeit/Blindarbeit und Scheinenergie
• Bis zu 4 zusätzliche Impulszähler

Tarifsystem

• Bis zu 8 Tarife; Umschaltung über digitale Eingänge oder Zeitpläne (2 Pläne)
• Energiemessung und Spitzenbedarf pro Tarif

Speicher & Aufzeichnungen

• Energiemesswertspeicher — 12 Monatswerte (gesamt und je Tarif)
• Lastdaten: konfigurierbare gleitende Mittelwerte, Bedarfsvorhersagen, Spitzenbedarf‑Log mit Zeitstempel
• Max./Min.‑Speicher für 45 Messgrößen mit Zeitstempel
• Ereignisprotokoll (SOE) — 100 Einträge, Auflösung 1 ms
• PEM353‑N: Tageslog (60 Tage) und Monatslog (36 Monate); bis zu 5 Datenrekorder mit je bis zu 16 Kanälen

Grenzwertüberwachung / Alarme

• 9 parametrierbare Überwachungen (Setpoints)
• Auswahl aus 25 Messgrößen für Setpoints
• Alarmierung über Display und/oder digitale Ausgänge; einstellbare Hysterese

Bedienung & Ergonomie

• Großes hinterleuchtetes Grafikdisplay; Standardanzeige mit 4 Werten konfigurierbar
• Display‑Passwortschutz und Betriebsstundenzähler
• Anschlussfehlererkennung (Frequenz, Spannungs/Strom‑Ausfall, CT‑Polung, Drehfeld)

Kommunikation & Protokolle

• Galvanisch getrennte RS‑485‑Schnittstelle (1.200–38.400 Bit/s)
• LED für Kommunikationsaktivität
• Unterstützte Protokolle: Modbus RTU, BACnet MS/TP, DNP

Anwendungen

• Fronttafelgerät zur Anzeige elektrischer Messgrößen und Ersatz analoger Anzeigen
• Spannungsqualitätsüberwachung und Sammlung von Energiedaten für Energiemanagement
• Setpoint‑Überwachung mit Alarmweiterleitung; N‑Leiter‑Überwachung bei Bedarf

Varianten

• PEM353 | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = - | 2 Relaisausgänge | Art.-Nr. B93100355
• PEM353‑P | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = - | 2 Solid‑State Pulsausgänge | Art.-Nr. B93100354
• PEM353‑N | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = 5 A | 2 Relaisausgänge | Art.-Nr. B93100353

Optionale Zubehörauswahl

• Aufsteck‑Stromwandler (CTB31, CTB41) und teilbare Wandler (KBR) in verschiedenen Primärströmen und Genauigkeitsklassen

Technische Daten

• Modellname: LINETRAXX® PEM353 — Abmessungen 96 x 96 mm (Fronttafeleinbau)
• Unterstützte Systeme: 2/3/4‑Leiter, TN/TT/IT; Nennspannung 3(N)AC 230/400 V
• Stromeingänge: 5 A Standard (I1–I3); I4 = 5 A bei PEM353‑N
• Wirkenergiepräzision: IEC 62053‑22 Klasse 0,5 S; Schnittstellen RS‑485; Protokolle Modbus RTU, BACnet MS/TP, DNP
