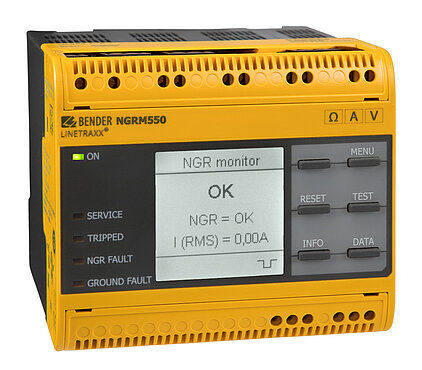

Erdungswiderstands-Überwachungssystem LINETRAXX® NGRM550

für TransformatorenEthernetIP

Der NGRM550 Neutral Grounding Resistor Monitor erkennt Ausfälle des Erdungswiderstands und Erdungsfehler. Er ist für den Einsatz in niederohmig geerdeten Transformatoren und Generatoren vorgesehen, die in kommerziellen und industriellen Stromversorgungssystemen verwendet werden. In diesen Systemen überwacht der NGRM550: den Strom über den Erdungswiderstand (NGR), die Spannung zwischen Sternpunkt des Transformators und Erde (Spannungsabfall über den Erdungswiderstand (NGR)), den Zustand des Erdungswiderstandes (NGR). Ein Vorteil für viele Benutzer ist die mehrsprachige Benutzeroberfläche, die das bequeme Ablesen der Werte und die Programmierung in Ihrer Muttersprache ermöglicht. Es handelt sich um eine ideale Lösung, die sich leicht in bestehende LRG-Anwendungen nachrüsten oder werkseitig in neue LRG-Pakete einbauen lässt. Wenn der Kunde es vorzieht, kann er das Relais einfach über den eingebauten Webserver programmieren. Die NGRM550 können problemlos an ein Überwachungssystem mit Modbus TCP/IP- oder RTU-Kommunikation angeschlossen werden. Die Leistungsfähigkeit reicht bis zu 25 kV und 2.000 A. Merkmale Bestimmung RNGR mit passivem und aktivem Messverfahren Kontinuierliche Überwachung des RNGR auch bei abgeschalteter Anlage möglich; Warnung oder Abschalten bei Erdschluss-Fehler Überwachung des Stromes INGR Überwachung der Spannung UNGR Kommunikation Ethernet Web-Server Sprachauswahl (Deutsch, Englisch GB und US, Spanisch, Französisch) Prüftaste (intern, extern) mit/ohne Auslösung FFT-Analyse der Messsignale Pulser für manuelle Erdschlusssuche Relais zur Erkennung eines Erdschlussfehlers und Widerstandsfehlers
